Клапаны MRQA-3*, MRQA-5*, MRQA-6* представляет собой перепускной предохранительный клапан с функцией автоматической разгрузки. При достижении давления настройки клапан осуществляет безнапорную разгрузку насоса и снова нагружает насос, когда давление в контуре снижается до 68% (или 78%) от заданного значения.
Для обеспечения этого действия необходимо использовать гидроаккумулятор (см. гидравлическую схему), гарантирующий поддержание давления в контуре.
Обратный клапан, имеющийся в моделях MRQA-3*/C/42, MRQA-5*/C/42, MRQA-6*/C/42, предотвращает падение давления в гидроаккумуляторе через открытый разгрузочный клапан. Система поддерживает давление в гидравлическом контуре, предотвращая нагрев масла и снижая потребление электроэнергии.
Рекомендуется располагать гидроаккумулятор как можно ближе к клапану MRQA*, не уменьшая при этом проходные сечения трубопроводов.
Продолжительность цикла зависит от производительности насоса, объема и предварительной зарядки гидроаккумулятора, а также требований системы по расходу.

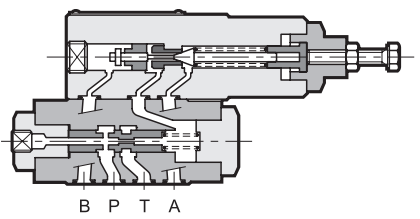

Гидравлические схемы клапанов MRQA-3*, MRQA-5*, MRQA-6*

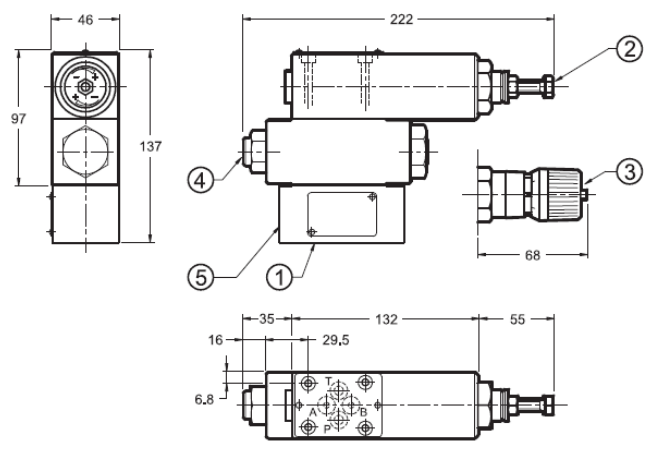

Габаритные размеры MRQA

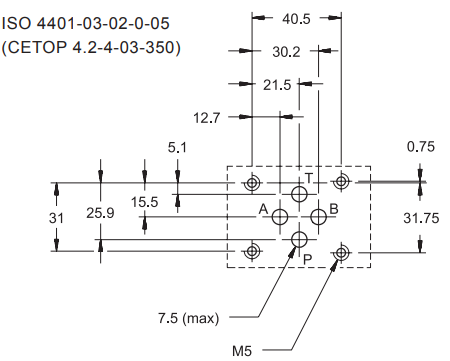

- = Монтажная поверхность с уплотнительными кольцами (OR): 4 OR тип 2037 (9.25x1.78).
- = Винт регулировки давления с шестигранной головкой: гаечный ключ на 13. Для увеличения давления вращать по часовой стрелке.
- = Регулировочная ручка SICBLOC. При использовании нажать и вращать одновременно.
- = Отверстие присоединения манометра 1/4" BSP.
- = Обратный клапан для варианта исполнения /С.
Технические характеристики MRQA
| Параметры | Клапан MRQA-3* | Клапан MRQA-5* | Клапан MRQA-6* | |
| Максимальное рабочее давление | бар | 350 | ||
| Регулировка давления | бар | 70 | 210 | 320 |
| Максимальный расход рабочей жидкости | л/мин | 40 | ||
| Рекомендуемая вязкость рабочей жидкости | сСт | 25 | ||
| Температура рабочей жидкости | °C | -20...+80 | ||
| Материал применяемых уплотнений | - | NBR | ||
| Масса клапана MRQA* / MRQA*/C | кг | 3,3 / 4,2 | ||

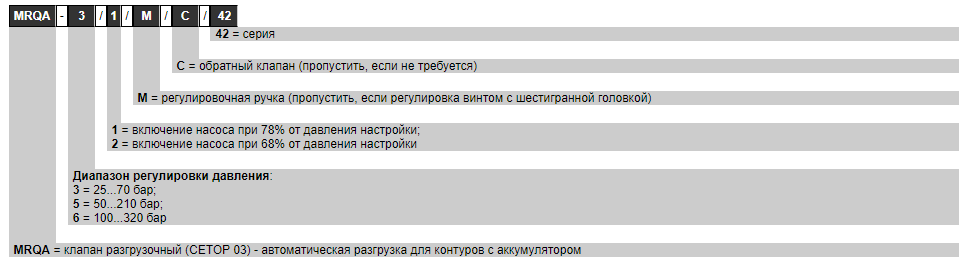

Структура условного обозначения MRQA-3*, MRQA-5*, MRQA-6*
