Модуль FW-STR1P

Модуль FW-STR1P предназначен для дистанционного управления по радиоканалу роллетами, рулонными шторами, маркизами, наружными жалюзи и другими устройствами, изменяя направление вращения электродвигателя.

Принцип работы

Основной режим работы – управление нагрузкой по радиоканалу. Реле принимает сигнал от пульта или передатчика и включает либо выключает нагрузку, а при длительном нажатии изменяет (увеличивает/уменьшает) уровень яркости (мощности). Реле имеет вход управления, на который подается сигнал от L или N через моностабильную кнопку, который также служит для включения/выключения, диммирования нагрузки.

Дистанционное управление модулем FW-STR1P осуществляется при помощи следующих передатчиков и пультов F&Wave:

• FW-RC10 и FW-RC4 – 10 и 4-канальные пульты дистанционного управления;

• FW-WSO2 – 2-клавишные выключатели для дистанционного управления (напряжение питания от аккумулятора 3В DC, монтаж на плоскость);

• FW-RC5 – 5-канальный передатчик по радиоканалу (напряжение питания от аккумулятора 3В DC, с входами местного управления и отдельными входами ON (сценарий «Вкл. ВСЕ») и OFF (сценарий «Выкл. ВСЕ»);

• FW-RC4AC – 4-канальный передатчик по радиоканалу (напряжение питания 230 В АС, с входами местного управления и возможность изменения конфигурации входов S1 и S2 на функцию ON (сценарий «Вкл. ВСЕ») и (или) OFF (сценарий «Выкл. ВСЕ»);

• FW-GS-W/B - 4 канальный передатчик по радиоканалу, сенсорный, материал - стекло, исполнение черное и белое.


Диапазон до 100 м в открытом пространстве без наличия посторонних факторов. При наличии строительных конструкций и при наличии источников помех (линий электропередач, передатчиков и т.д.) фактический диапазон может быть меньше.

Особенности модуля FW-STR1P

• приемник может управлять двигателями с сетевым питанием от 85 до 265 В переменного тока (AC);
• возможность управления с 8-ми пультов;
• местное управление – возможность управлять двумя непосредственно подключенными к входам моностабильными выключателями (без фиксации);
• два выхода, включаемых контактами реле с взаимной блокировкой с токовой нагрузкой 0,6 А (AC-3) для двух направлений движения роллет;
• ретрансляция сигналов управления – позволяет увеличить дальность радиосвязи;
• встроенная тепловая защита – предохраняет устройство от повреждения в случае перегрузки.


Дополнительная информация

Управляющий вход не работает с выключателями с подсветкой!

Максимальный ток, коммутируемый контактами реле приемника, составляет 1,5 А для каждого выхода при напряжении 250 В и нагрузке типа AC-3. Кратковременное нажатие на непосредственно подключенный к входу моностабильный выключатель (без фиксации) запускает в движение роллеты в выбранном направлении.

Длительное нажатие (более 5 секунд) включает режим программирования времени движения роллеты.

Передатчики F&Wave работают c модулем по принципу бистабильного реле: одно нажатие кнопки пульта или передатчика запускает в движение роллеты в выбранном направлении, второе нажатие останавливает ее. Передатчики FW-RC5 и FW-RC4AC имеет также отдельные входы ON (открыть роллеты) и OFF (закрыть роллеты).

Учитывая характер передачи и ретрансляции сигнала, не следует использовать одни и те же кнопки на передатчике чаще чем через 2 секунды. Переключение модуля может происходить с небольшим опозданием.

Не рекомендуется применение передатчиков FW-RC4 и FW-RC10 для управления группой приемников, т.к. необходимо учитывать возможность нарушения синхронизации включения (особенно при работе на больших расстояниях) или их одновременное использование с местными выключателями.

Технические характеристики модуля FW-STR1P

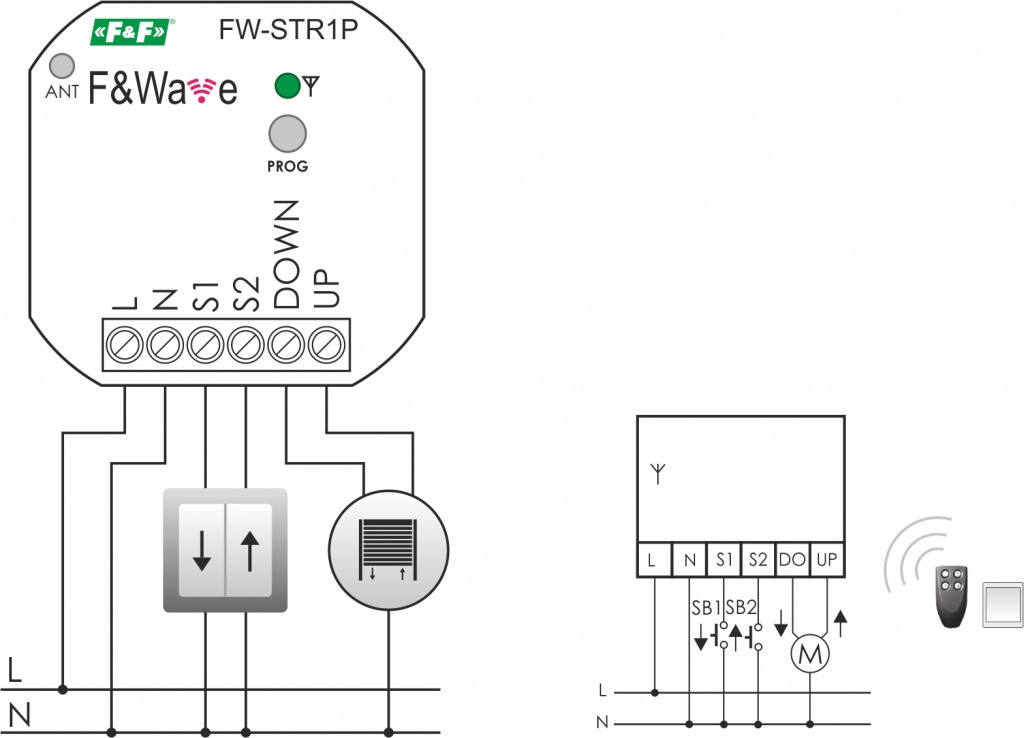

Схема подключения модуля FW-STR1P
