Дроссель клапан типа ДК

ООО «Виктория»

г. Минск, Микрорайон Уручье, пр. Независимости, 199, центральный корпус, пом. 1. • Тел.: 8 (017) 399-83-88 • 5@v-klapan.by

Заказать

Дроссель клапаны устанавливаются на воздуховодах и предназначены для регулирования воздуха, проходящего по воздуховодам.

Дроссель клапаны изготавливаются в климатическом исполнении У и УХЛ категории размещения 3 и 4 для эксплуатации в микроклиматических районах с умеренным и холодным климатом по ГОСТ 15150-69.

Клапан состоит из корпуса, внутри которого, на осях закреплена лопатка, свободно поворачивающаяся во втулках. Поворот и фиксация лопатки клапана осуществляется с помощью ручки узла управления.

Дроссель клапан изготавливается как в общепромышленном, так и в коррозионностойком исполнении.

Условия эксплуатации дроссель клапанов

Клапаны изготавливаются климатического исполнения У, УХЛ категории размещения 3, 4 по ГОСТ 15150.

Дроссель клапаны изготавливаются по ТУ 4863-077-11865045-2011.

Условное обозначение

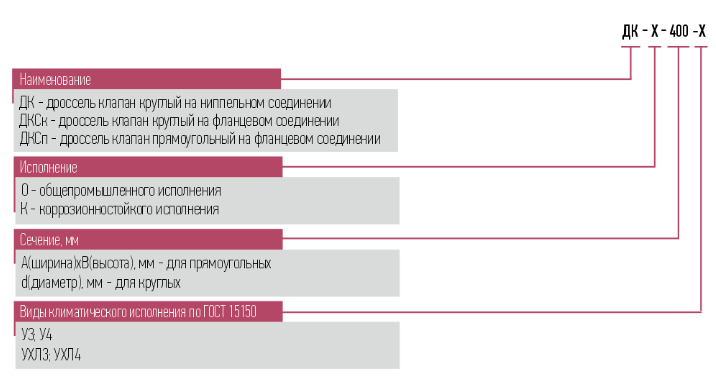

Дроссель клапан типа ДК - 2

Примеры обозначения дроссель клапанов при заказе

ДК-О-400-У3 – дроссель клапан круглый на ниппельном соединении, общепромышленного исполнения, диаметром 400 мм, для районов с умеренным климатом 3-й категории размещения.
ДКСк-К-310-У4 – дроссель клапан круглый на фланцевом соединении, коррозионностойкого исполнения, диаметром 310 мм, для районов с умеренным климатом 4-й категории размещения.

Габаритные и присоединительные размеры клапана ДК

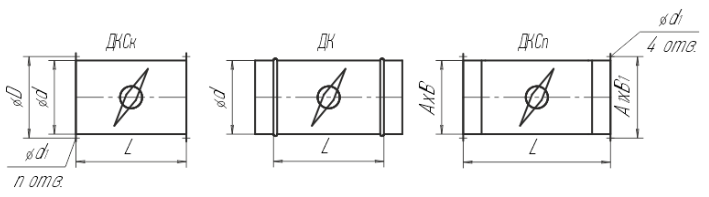

Дроссель клапан типа ДК - 3

Клапаны ДК, ДКСк

Обозначение		ДК (ДКСк) - 100	ДК (ДКСк) - 125	ДК (ДКСк) - 160		ДК (ДКСк) - 200		ДК (ДКСк) - 250		ДК (ДКСк) - 280		ДК (ДКСк) - 315		ДК (ДКСк) - 355	ДК (ДКСк) - 400	ДК (ДКСк) - 450	ДК (ДКСк) - 500	ДК (ДКСк) - 560	ДК (ДКСк) - 630
ДК, ДКСк	D, мм	130	155	190		230		280		310		348		385	435	480	535	590	665
	d, мм	100	125	160		200		250		280		315		355	400	450	500	560	630
	d₁, мм	10х20				6,5х12										9
	L, мм	140	140	160		200		250		280		315		355	400	450	500	560	630
	n, мм	4	6			8										16
	Масса, кг	0,7	0,9		1,2	1,4	1,9		2,2		2,7		3,7		4,5	5,5	6,6	8,1	10,0

При больших размерах используется заслонка типа УВЗК

Клапаны ДКСп

Модель	Размеры, мм						Масса, кг	Обозначение	Размеры, мм						Масса, кг
Модель	А	А₁	В	В₁	L	d	Масса, кг	Обозначение	А	А₁	В	В₁	L	d	Масса, кг
ДКСп-150х100	150	170	100	120	250	9	1,5	ДКСп-300х300	300	320	300	320	350	9	4,7
ДКСп-150х150	150	170	150	170	250		2,1	ДКСп-400х300	400	420	300	320	350		5,5
ДКСп-200х100	200	220	100	120	250		1,8	ДКСп-500х300	500	520	300	330	350		6,2
ДКСп-250х100	250	270	100	120	250		2,2	ДКСп-600х300	600	630	300	320	350	10	8,8
ДКСп-400х200	400	420	200	220	250		4	ДКСп-400х400	400	420	400	420	450	9	7
ДКСп-200х200	200	220	200	220	250		2,6	ДКСп-500х400	500	520	400	420	450		8
ДКСп-250х200	250	270	200	220	250		3,1	ДКСп-500х500	500	520	500	520	550		10
ДКСп-300х100	300	320	100	120	250		3	ДКСп-600х400	600	630	400	430	450	10	11
ДКСп-300х200	300	320	200	220	250		3,4	ДКСп-800х400	800	830	400	430	450		13,4
ДКСп-450х200	450	470	200	220	250		4,4	ДКСп-600х500	600	630	500	530	550		13,7
ДКСп-250х250	250	270	250	270	300		3,7	ДКСп-800х500	800	830	500	530	550		16,4
ДКСп-300х250	300	320	250	270	300		4	ДКСп-600х600	600	630	600	630	650		16,6
ДКСп-400х250	400	420	250	270	300		4,7	ДКСп-800х600	800	830	600	630	650		19,6
ДКСп-500х250	500	520	250	270	300		5,4	ДКСп-800х800	800	830	800	830	800		25,8
