Лестничный автомат ASO-205 предназначен для отключения освещения или иной нагрузки через заданный промежуток времени после его включения.
Применяется для управления освещением лестничных площадок, коридоров, прихожих, тамбуров, хозяйственных и служебных помещений, подвалов и т. п.

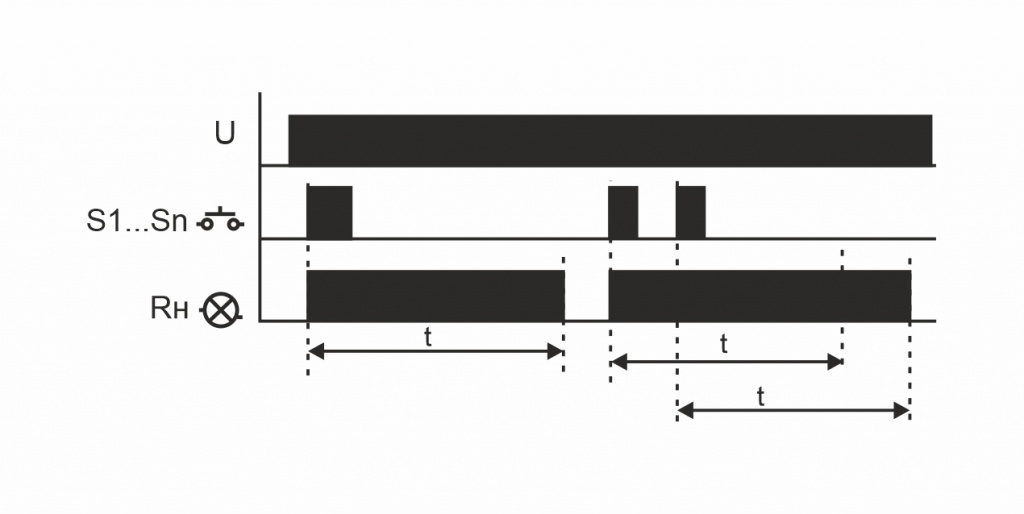

Включение нагрузки осуществляется подачей электрического импульса на вход управления автомата замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой.
Выключение нагрузки происходит автоматически по окончании времени t, установленного регулятором на корпусе автомата в интервале от 0,5 до 10 минут.
Подача очередного импульса во время отсчета времени увеличат задержку отключения на время t.
Технические характеристики лестничного автомата ASO-205
| Артикул | EA01.002.003 |
| Код ETIM | EC001439 |
| Напряжение питания, В / Гц | 230 / 50 |
| Максимальный коммутируемый ток, А | 8 AС-1 / 250 В AC |
| Максимальная мощность нагрузки | см. табл.1 РЭ |
| Максимальный ток катушки контактора, А | 2 |
| Контакт | 1NO |
| Задержка отключения, мин | 0,5...10 |
| Задержка включения, c, не более | 1 |
| Потребляемая мощность, | Вт 0,7 |
| Диапазон рабочих температур, °С | -25...+50 |
| Степень защиты | IP20 |
| Коммутационная износостойкость, цикл | >100000 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Подключение | винтовые зажимы 2,5 мм2 |
| Момент затяжки винтового соединения, Hм | 0,4 |
| Тип корпуса | PDTN |
| Габариты (ШхВхГ), мм | 48х43х20 |
| Масса, кг | 0,045 |
| Монтаж | монтажная коробка Ø60 мм |

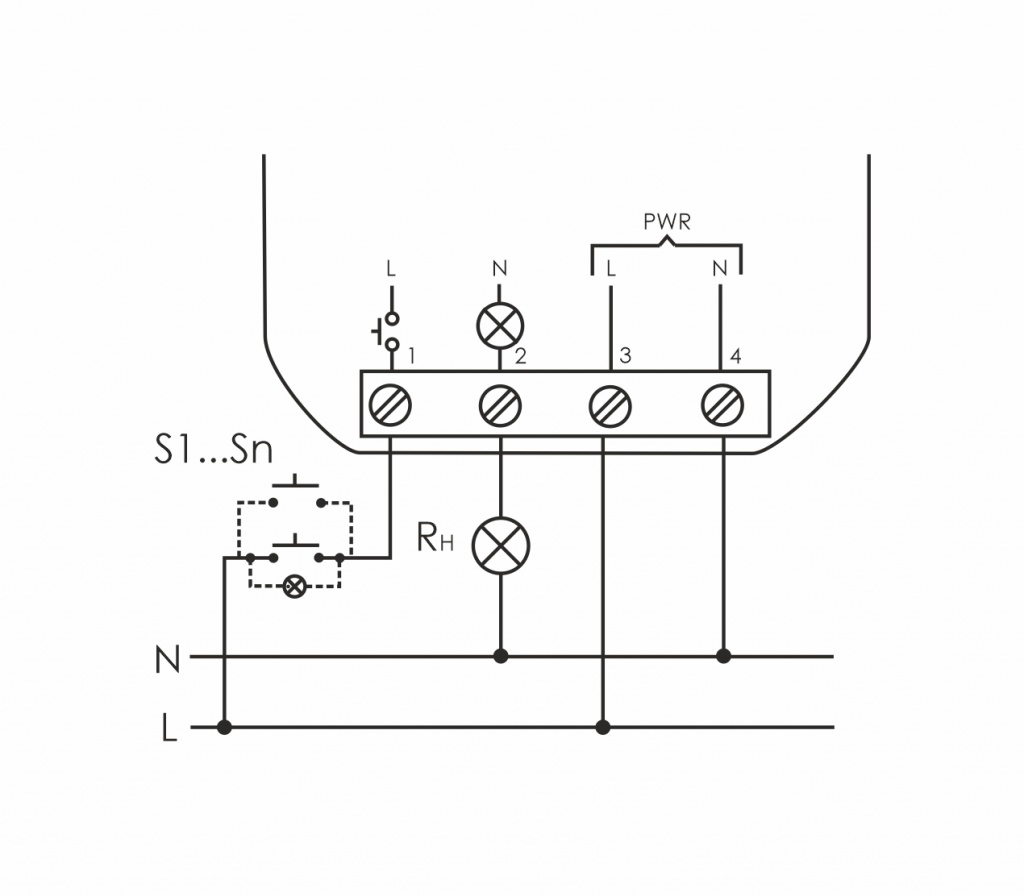

Схема подключения лестничного автомата ASO-205
