Датчик движения DR-04 (B/W)

Датчик движения DR-04 (B/W) является автоматическим включателем освещения на базе датчика движения обеспечивающим включение ламп освещения на заданный интервал времени при появлении в зоне его обнаружения движущегося объекта.

Время, на которое включается освещение, можно регулировать в широких пределах.

В состав устройства входит также датчик внешней освещенности, его можно настроить таким образом, что дополнительное освещение включается только при недостатке естественного освещения.

Принцип работы датчика движения DR-04 (B/W)

Датчик обнаруживает источники инфракрасного излучения.

Анализирует такие параметры, как: размер объекта, количество выделяемого тепла и скорость движения между отдельными секторами обнаружения. Движение в поле обнаружения автоматически включает освещение.

С момента включения непрерывное движение поддерживает освещение включенным. Только отсутствие движения в поле обнаружения запускает таймер задержки отключения. Повторное движение в зоне обнаружения во время отсчета времени запустит таймер с самого начала.

Принцип действия датчика позволяет использовать DR-04 в качестве датчика присутствия. В состав устройства входит также датчик внешней освещенности, его можно настроить таким образом, что дополнительное освещение включается только при недостатке естественного освещения.

Время активации датчика может быть настроено пользователем с помощью потенциометра. Кроме того, есть возможность отрегулировать время включения в диапазоне от 10 секунд до 15 минут.

Изменения температуры могут повлиять на обнаружение движения.

Технические характеристики датчика движения DR-04 (B/W)

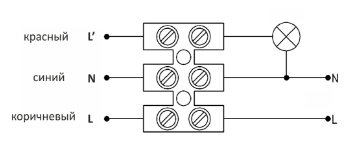

Схема подключения датчика движения DR-04 (B/W)
