Панели оператора DOP-B применяются в системах управления различным технологическим оборудованием, системах диспетчеризации и сбора данных на объектах тепло- и водоснабжения, а так же многих других системах промышленной и коммунальной автоматизации.
Новая версия программного обеспечения Screen Editor 2.хх HMI Software предоставляет новые возможности, красивое оформление и более удобную логику работы. Позволяет открывать и редактировать файлы Screen Editor 1.хх. Никаких проблем с несовместимостью!
Рабочие характеристики панелей оператора DOP-B
- Стильный, современный обтекаемый дизайн;
- Насыщенный красочный сенсорный ЖК-экран: 4.3", 5.6", 7", 8", 10.1" TFT LCD 65536 цветов;
- Разрешение: 320x234 / 480x272 / 800х480 / 800x600 / 1024x600 пикс;
- Поддержка SD-карт памяти;
- Порт USB Client для быстрой загрузки программы;
- Порт USB Host для USB-Флешки, принтера, мыши и клавиатуры;
- Поддержка Ethernet (в моделях Е);
- Аудио-выход (в моделях Е).
Модельный ряд панелей оператора DOP-B
|
4,3" (16:10) 480x272 |
5.6" (4:3) 320x234 |
8" (4:3) 800х600 |
10.1" (16:10) 1024x600 |
10.4" (4:3) 800х600 |
 |
 |
 |
 |
 |
|
7” (16:10) 800х480 |
7" (16:10) 800х480 |
7" (16:10) 800х480 |
7" (4:3) 800х600 |
 |
 |
 |
 |
Конструктивные особенности панелей оператора DOP-B
- Стильный, современный обтекаемый дизайн
- Насыщенный красочный сенсорный ЖК-экран TFT LCD 65536 цветов
Порт USB Client для быстрой загрузки программы
Байпас-функция позволяет панели DOP-B быть коммуникационным шлюзом между компьютером и ПЛК, загружать программу и осуществлять отладку через USB
Гибкий интерфейс хранения данных. Поддержка SD-карт памяти (вкл. SDHC)

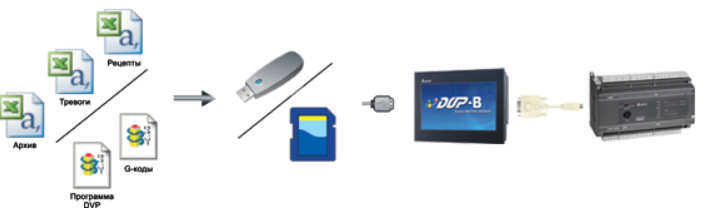

SD и USB флеш карты позволяют копировать и переносить программу панели, данные буферов архива и тревог, могут расширить память данных панели для хранения архива и рецептов. Прикладная программа для ПЛК и G-коды для DVP-PM могут быть записаны на SD/USB карту, и затем загружены в ПЛК через панель оператора, что очень удобно, потому что не требует подключения к компьютеру.
Порт USB Hab позволяет подключить к панели различную периферию
(USB-флэшки, принтера, мыши и клавиатуры). Может быть подключено до 5 USB устройств одновременно.
В серии 7-ми дюймовых панелей DOP-B имеются модификации* с интегрированной функцией задания E-Cam, способные без участия компьютера создавать кривые для электронного кулачка.
Напрямую работают с сервоприводами серии ASD-A2
Поддерживают макрофункцию создания кривых для E-CAM
Поддерживает ручное создание кубических кривых
:
Разнообразие коммуникационных интерфейсов, поддержка Ethernet
Все модели DOP-B поддерживают последовательные интерфейсы передачи данных RS-232/485/422 и более 20 драйверов различных контроллеров. С помощью интерфейса Ethernet **, которым оснащены последние модели DOP-B, одна панель может одновременно работать в 4-х сетях, с легкостью соединяя различные устройства промышленной автоматизации в единую сеть.
Звуковое оповещение
Модификации с аудио-выходом (проигрывание файлов mp3, wav) **
При возникновении ошибочных и аварийных ситуаций пользователь может быть оповещен с помощью речевых сообщений в реальном времени. Аварийной ситуация передается соответствующим битом и записывается в регистр, значение которого воспроизводит определенный звуковой файл.
* Модели с маркировкой "PS";
** Только в моделях с маркировкой "Е".
