Панели оператора TP70P

Панели оператора TP70P нашли свое применение в различном технологическом оборудовании в качестве операторских панелей совместно с контроллерами, частотными преобразователями, сервоприводами Delta, а так же Mitsubishi, Siemens, Omron и др.

Модельный ряд панелей оператора TP70P

• TP70P-RM0 без входов/выходов, расширение только по RS-485;
• TP70P-16TP1R с 8DI/8DO;
• TP70P-32TP1R с 16DI/16DO;
• TP70P-22XA1R с 8DI/8DO + 4AI/2AO;
• TP70P-21EX1R с 8DI/8DO + 4AI/1AO/2PT.

Технические характеристики панелей оператора TP70P

• Полноцветный сенсорный экран TFT LCD 7” (154×85 мм) с разрешением 800×480 пикс;
• Flash память: 64 Мб / SRAM память: 32 Кб;
• 2 независимых последовательных коммуникационных порта. Один поддерживает связь ПЛК, второй - связь TP70P;
• Встроенный порт USB для загрузки программ;
• Интегрированное в панель ядро ПЛК серии SS2:
  Память программы - 8К шагов;
  Регистровая память - 5К слов;
• Дискретные, аналоговые входы/выходы, входы температурных датчиков PT.

• Высокоскоростные импульсные входы: 2 х 10 кГц;
• Прикладные команды ПЛК;
• 8000 шагов SRAM для программирования;
• Модули цифрового ввода/вывода и аналоговые модули (конвертация A/D, D/A и единиц измерения температуры;
• Встроенные часы реального времени;
• На экране TP70P можно реализовать различные типы объектов, включаякривые в координатах X-Y, круговые счетчики дистанции, диаграммы,индикаторы процессов и аварийную индикацию.



TP70P поддерживает работу с контроллерами Delta. Может соединяться с сервоприводами, преобразователями частоты и температурными контроллерами Delta

TP70P - гибкое решение с возможностью подключения к различным внешним устройствам

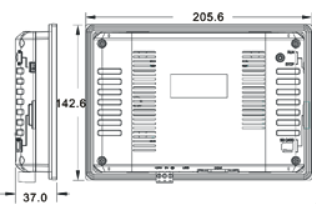

Габаритные размеры панелей оператора TP70P

TP70P-16TP1R, TP70P-32TP1R, TP70P-22XA1R, TP70P-21EX1R

TP70P-RM0

Для работы с данными панелями вам могут понадобиться

• TPEditor (версии не ниже 1.85) для программирования панели;
• WPLSoft (версии не ниже 2.33) для работы со встроенным ПЛК;
• ISPsoft (версии не ниже 2.05) для работы со встроенным ПЛК.
