Микропроцессорные преобразователи аналогового сигнала предназначены для управления мощностью охлаждения и обогрева в системах кондиционирования и вентиляции.
Характеристики преобразователей SC1/D, SC2/D
- Входным сигналом служит напряжение 0-10 В, поступающее от главного регулятора (ТТС 25, ТТС 40F, Aqua или др.).
- Регулирование мощности происходит за счёт преобразования входного сигнала в релейный у SC1/D и в двоичное или последовательное подключение ступеней мощности нагревателя или охладителя у SC2/D.
- Все переключения нагрузки осуществляются с помощью релейных выходов: одного для SC1/D и двух для SC2/D.
- В регуляторах предусмотрены индивидуальное регулирование момента срабатывания в зависимости от величины входного сигнала и инвертирование режима работы (нагрев/охлаждение).
- При последовательном управлении нагрузкой обе ступени должны иметь одинаковую мощность.
- При двоичном подключении ступеней, если часть нагрузки регулируется с помощью ТТС 25 (ТТС 40F), мощность нагревателя должна быть разделена в соотношении 1+1+2.
- Регуляторы приспособлены для шкафного монтажа на DIN-рейке.

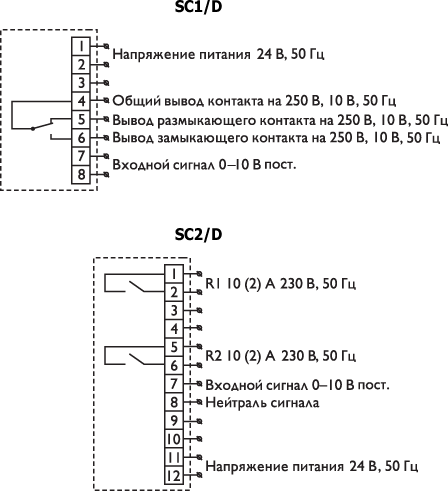

Схема подключения преобразователей SC1/D, SC2/D
Технические характеристики преобразователей SC1/D, SC2/D
| Тип регулятора | SC1/D | SC2D | |
| Напряжение | В/Гц | 24/50, 1 фаза | |
| Потребляемая мощность | ВА | 5 | 2 |
| Число выходов | 1 | 2 | |
| Последовательное управление | |||
| Распределение мощности | 1 | 1+1 | |
| Макс. число ступеней мощности | 1 | 2 | |
| Макс. мощность управления (с ТТС 40F) | кВт | 54 | 81 |
| Двоичное управление | |||
| Распределение мощности | – | 1+2 | |
| Макс. число ступеней мощности | – | 3 | |
| Макс. мощность управления (с ТТС 40F) | кВт | – | 108 |
| Степень защиты | IP 20 | ||
| Сигналы управления (вход/выход) | В | 0–10 | |
| Размеры ВхШхГ | мм | 85 x 75 x 53 | |
