Датчики давления DPA, DPB применяются для контроля давления в системах пневматики на различных типах технологических линий, например, сборочной, упаковочной, производства электронных компонентов, и др.
Технические характеристики датчиков давления DPA, DPB
| Датчики давления DPA, DPB | ||
| Источник питания | Напряжение питания | 12 ~ 24V DC +/- 10% не изолированное |
| Потребляемая мощность | 40mA макс.; с токовым выходом: 60mA макс. | |
| Измеряемая среда | Газы, не вызывающие коррозию | |
| Диапазон измерения | DPA01: -100 кПа ~ 100 кПа | |
| DPA10: -100 кПа ~ 1000 кПа | ||
|
Измерение давления |
Макс. допустимое давление | DPA01: 200 кПа |
| DPA10: 1500 кПа | ||
| Точность измерения | +/- 3% entire process | |
| Температ. погрешность | +/- 2% entire process | |
| Дисплей настройки | 2-стр. ЖК-индикатор, 4 разряда для измеренного значения и 3.5 - для уставок | |
| Дисплей | Дисплей состояния | ЖК-индикатор состояния выходов |
| Режимы индикации | Три цвета для различных режимов | |
| Период обновления | 100мс, 250мс, 500мс, 1000мс | |
| Кол-во выходов | 2 дискретных выхода (NPN или PNP транзисторы) и 1 аналоговый выход | |
| Транзисторный выход | NPN: 30V/100mA, остаточное напряжение 1.5V | |
| PNP: 30V/100mA, остаточное напряжение 1.5V | ||
| Выходы | Аналоговый выход | 1 ~ 5V: мин. сопротивление нагрузки 1000Ω |
| 4 ~ 20mA: макс. сопротивление нагрузки 400Ω; линейная погрешность < 2% | ||
| Время отклика | 2мс, 4мс, 10мс, 30мс, 50мс, 100мс, 250мс, 500мс, 1000мс, 5000мс | |
| Выходная погрешность | Линейная погрешность: < +/- 2% entire process | |
| Размеры соединительного штуцера | P | Наружная резьба PT 1/8, внутренняя резьба M5 |
| N | Наружная резьба NPT 1/8, внутренняя резьба M5 | |
| R | Наружная резьба Rc 1/8, внутренняя резьба M5 | |
| Ударопрочность | Макс. 100м/ с2 3 оси 6 направлений, 3 раза по каждой | |
| Допустимая вибрация | 10 ~ 500Гц, 10мм по 3 осям в теч. 2 часов | |
| Рабочая температура окружающей среды | 0°C ~ +50°C | |
| Температура хранения | -20°C ~ +65°C | |
| Высота установки | < 2000м над уровнем моря | |
| Допустимая влажность | 35% ~ 80% RH (без конденсата) | |

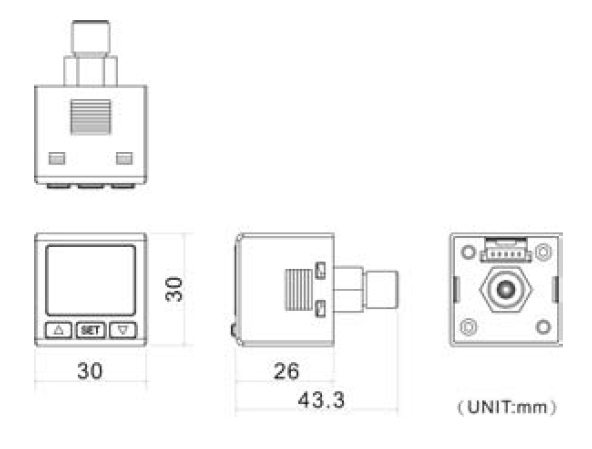

Габаритные размеры датчиков давления DPA, DPB
Монтаж датчиков давления DPA, DPB

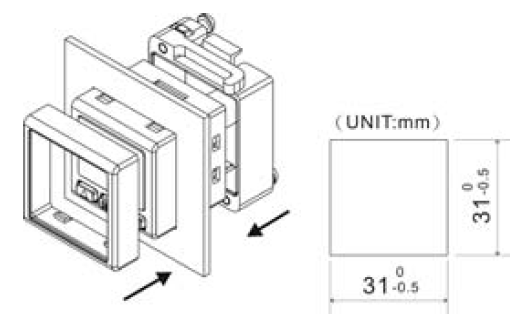

Щитовой монтаж. Вставьте прибор в отверстие и закрепите с помощью крепежного приспособления DPA-PFKit (заказывается отдельно).
Внутренний монтаж. Закрепите прибор с помощью крепежного приспособления DPA-FMKit (заказывается отдельно).

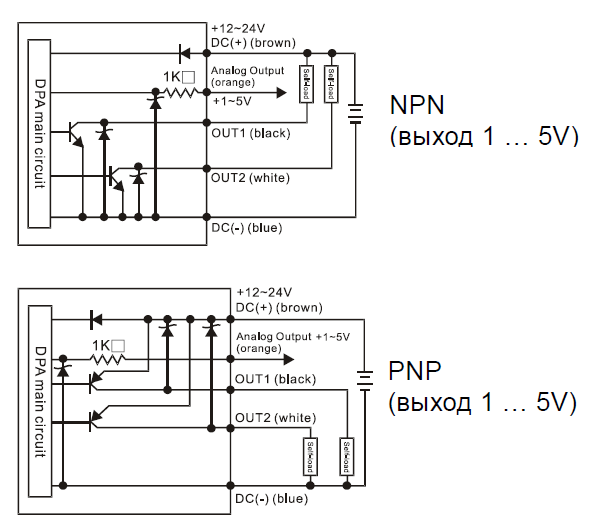

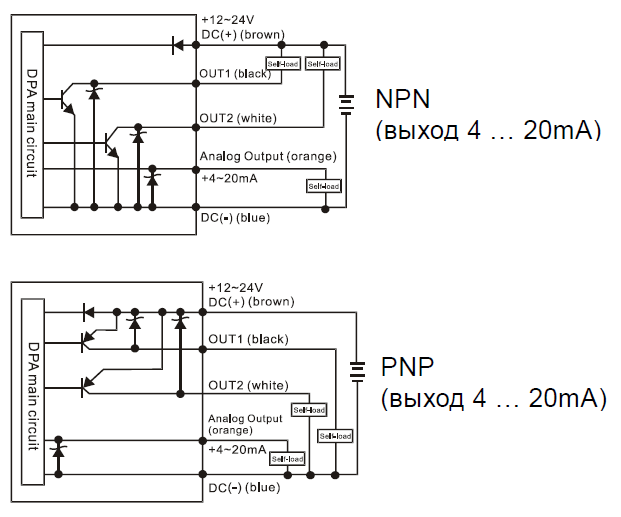

Схемы подключения датчиков давления DPA, DPB
