Клапан перепускной 586

Клапан перепускной 586 используется для обеспечения постоянного давления на входе клапана.

Клапан применяется там, где необходимо поддерживать постоянное системное давление или где необходимо создать определенное противодавление питающим насосам.

Клапан перепускной уравновешивают пульсации давления и уменьшают скачки давления.

Если клапан установлен на ответвлении от тройника, он может использоваться в качестве перепускного или предохранительного клапана.

Особенности клапана 586

• Давление номинальное: PN10 бар;
• Диапазон настройки давления: 0,5...9,0 бар (по запросу 0,3...3,0);
• Диаметр номинальный: DN10...DN50 мм;
• Материалы, контактирующие с рабочей средой: PVC-U, PVC-C, PP, PVDF;
• Материал внешнего корпуса: PP-GF;
• Мембрана: EPDM/PTFE;
• Уплотнения: EPDM, FKM.

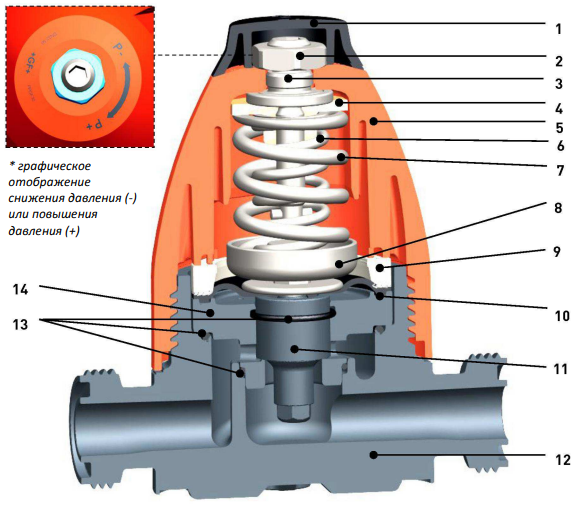

Конструкция клапана 586

1. Крышка;
2. Контргайка;
3. Золотник / регулировочный винт;
4. Стопорная пружина;
5. Колпачок в сборе (верхняя часть);
6. Внутренняя пружина;
7. Наружная пружина;
8. Нажимная деталь;
9. Стопорное кольцо;
10. Мембрана;
11. Поршень;
12. *Корпус;
13. Уплотнительные кольца;
14. Внутренний корпус.
