Универсальный диммер SCO-816А предназначен для регулирования уровня освещенности диммируемых источников света высокой мощности, функционирующих под напряжением 230 VAC.
Основная область применения диммера заключается в регулировании яркости ламп, а также регулирования температур в различных нагревателях резисторного типа.
Предназначен для работы с:
- лампами накаливания и галогеновыми лампами (резистивная нагрузка);
- лампами, работающими от тороидального или электронного трансформатора (индуктивная или емкостная нагрузка);
- LED лампами.
Включение и отключение освещения происходит при помощи моностабильных кнопок, подключенных к входам управления ON/OFF (ВКЛ/ВЫКЛ). Уровень освещенности устанавливается при помощи аналогового сигнала 1-10 в или с помощью потенциометра, подключенного к диммеру.
Диммер имеет 4 модификации:
- SCO-816 – базовая версия;
- SCO-816A – с аналоговым входом 0-10В;
- SCO-816M – с протоколом Modbus RTU;
- SCO-816D – с протоколом DALI.
Особенности универсального диммера SCO-816А
- функцией плавного включения и отключения освещения (Soft Start);
- термической защитой;
- контролем перегрузки по току;
- встроенным предохранителем на 20A;
- возможностью подключения кнопки ON/OFF (ВКЛ/ВЫКЛ);
- управляемой сетевым напряжением 230В AC или постоянным напряжением DC.
Принцип работы универсального диммера SCO-816А
Включение и отключение освещения происходит после короткого нажатия кнопки, подключенной ко входу правления ON/OFF (ВКЛ/ВЫКЛ) S. Уровень яркости изменяется длительным нажатием кнопки. Одно длительное нажатие изменяет уровень освещенности до достижения максимального значения, другое длительное нажатие изменяет уровень освещенности пока не будет достигнуто минимальное значение.
Включение света путем кратковременного нажатия кнопки восстанавливает ранее установленный уровень яркости. Память состояния сохраняется до тех пор, пока питание не будет отключено. После повторного включения питания уровень яркости выходит на значение 100%. При автоматическом изменении сигналом 1-10В уровень освещения будет зависеть от значения напряжения, переданного на аналоговый вход AIN.
Технические характеристики универсального диммера SCO-816А
| Артикул | EA01.006.012 |
| Код ETIM | EC000025 |
| Напряжение питания | 230 В АС |
| Мощность нагрузки, Вт | |
| - резистивная | 3600 |
| - емкостная, индуктивная | 2500 |
| - LED | 1500 |
| Потребляемая мощность | <5 Вт |
| Напряжение входа управления | 230 В AC / 9-12DC |
| Напряжение управления | 1-10 В DC |
| Задержка диммирования от 0 до 100% | 1 с |
| Задержка диммирования от 100 до 0% | 1 с |
| Предельный ток | 16 А |
| Ограничение по току | 20 А |
| Плавкая вставка | (предохранитель 6,3х32мм) |
| Максимальная температура внутри корпуса | 65 °С |
| Температура подключения вентилятора | 45 °С |
| Диапазон рабочих температур | от -0 до +40°С |
| Степень защиты | IP20 |
| Коммутационная износостойкость | 100000 циклов |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | |
| - без монтажного крепления | 190х90х93 |
| - с монтажным креплением | 230х90х93 |
| Подключение: | |
| - силовые цепи | винтовые зажимы 4 мм² |
| - цепи управления | винтовые зажимы 2,5 мм² |
| Монтаж | На плоскость |

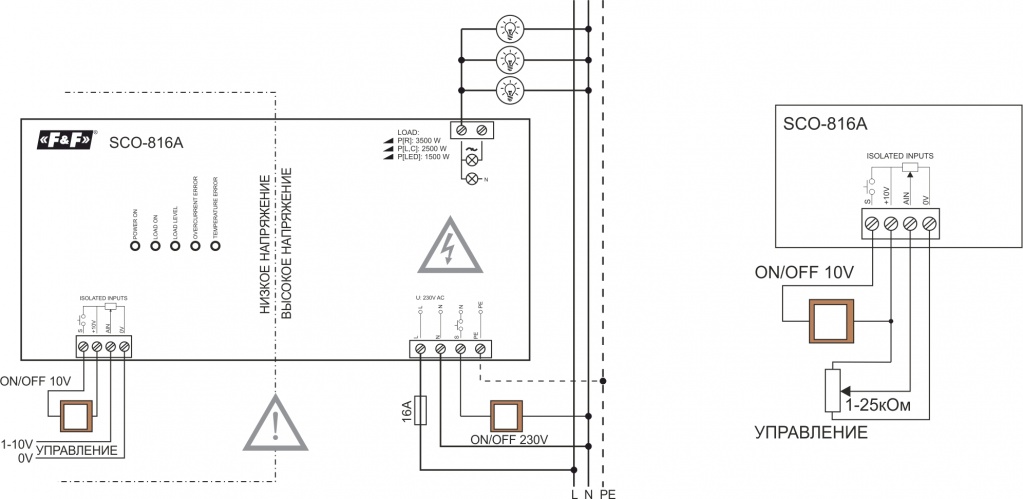

Схема подключения универсального диммера SCO-816А
