Реле импульсное BIS-402 предназначено для включения/выключения освещения, электроустановок и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой.
Реле применяется для:
- освещение проходных помещений;
- длинных коридоров;
- лестничных маршей;
- управление включением/ выключением электроустановок.

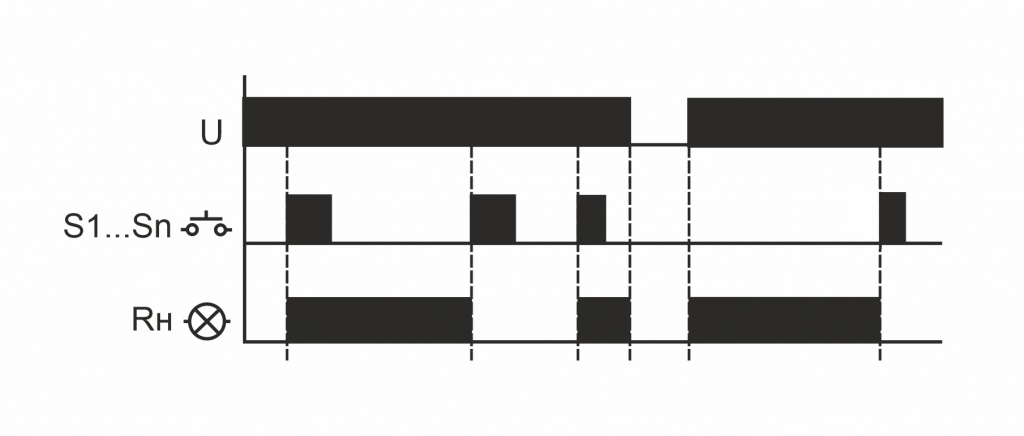

Включение, либо выключение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой.
Особенности реле импульсного BIS-402
- память состояния контактов;
- возможно подключение выключателей кнопочного типа с подсветкой;
- максимальный ток нагрузки 8 А;
- для исключения самопроизвольного срабатывания реле от наводок силовых цепей питания рекомендуется между нейтралью (N) и управляющим входом реле (контакт 1 и контакт 4) установить конденсатор емкостью 0,15…0,33 мкФ 275 АС.
Технические характеристики реле импульсного BIS-402
| Артикул | EA01.005.002 |
| Код ETIM | EC000188 |
| Напряжение питания | 230 В AC |
| Максимальный коммутируемый ток (AC1) | 8 А |
| Максимальная мощность нагрузки | см. табл. 1 Руководства |
| Контакт | 1NO |
| Напряжение управления | 230 В AC |
| Ток управления | 2 мА |
| Память контактов | да |
| Диапазон рабочих температур | от -25°С до +50°С |
| Потребляемая мощность | 0,4 Вт |
| Коммутационная износостойкость | >100000 циклов |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ) | 48x43x20 мм |
| Тип корпуса | PDTN |
| Степень защиты | IP 20 |
| Подключение винтовые зажимы | 2,5 мм2 |
| Момент затяжки винтового соединения | 0,4 Нм |
| Масса | 0,038 кг |
| Монтаж | в монтажной коробке Ø60 мм |
Схема подключения реле импульсного BIS-402
