Реле импульсное BIS-410 предназначено для управления одной нагрузкой, включение/выключение освещения, электроустановки и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой.
Таймер времени реле обеспечивает выключение нагрузки через настраиваемый интервал времени в диапазоне от 1 до 15 минут.
Применяется для освещения проходных помещений: длинных коридоров, лестничных маршей и т.д., либо управление включением/выключением электроустановки, где требуется задержка выключения в пределах определенного интервала времени.

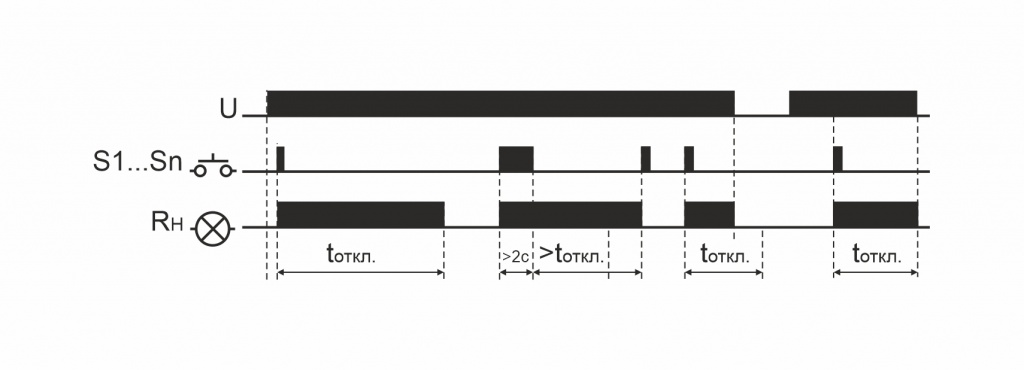

Включение, либо выключение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой.
Выключение нагрузки произойдёт после очередного замыкания одного из выключателей, либо по окончании времени выключения, установленного переключателем на корпусе реле в интервале от 1 до 15 минут.
Удерживание в нажатом состоянии выключателя более 2-х секунд включит реле в режим работы без таймера времени выключения, нагрузка будет включена постоянно до очередного нажатия выключателя.
Особенности реле импульсного BIS-410
- таймер времени с настраиваемой задержкой выключения в интервале от 1 до 15 минут;
- нет памяти контактов;
- возможно подключение выключателей кнопочного типа с подсветкой;
- максимальный ток нагрузки 16 А.
Технические характеристики реле импульсного BIS-410
| Артикул | EA01.005.010 |
| Код ETIM | EC000188 |
| Напряжение питания | 165-265 В AC |
| Максимальный коммутируемый ток (AC1) | 16 А |
| Максимальная мощность нагрузки | см. табл. 1 |
| Контакт | 1NO |
| Напряжение управления | 185-265 В AC |
| Ток управления, не более | <5 мА |
| Память состояния контактов | нет |
| Задержка отключения (регулируемая) | 1-15 мин. |
| Индикация включения питания | зеленый светодиод |
| Диапазон рабочих температур | от -25 до +50°С |
| Коммутационная износостойкость | >100000 циклов |
| Потребляемая мощность | 0,7 Вт |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ) | 48x43x25 мм |
| Подключение | винтовые зажимы 2,5 мм2 |
| Момент затяжки винтового соединения | 0,4 Нм |
| Тип корпуса | PDTN |
| Степень защиты | IP 20 |
| Масса | 0,047 кг |
| Монтаж | в монтажной коробке Ø60 мм |
Схема подключения реле импульсного BIS-410
