Реле импульсное BIS-411 предназначено для включения/выключения освещения, электроустановок и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой.
Применяется для освещения проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе), управление включением/выключением электроустановки.
Включение, либо выключение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой.
Реализована функция сохранения памяти состояния контактов (замкнуты или разомкнуты) при отключении реле от сети питания.
Особенности реле импульсного BIS-411
- гальваническая развязка между исполнительными реле (сухой контакт) и цепью питания;
- память контактов;
- возможно подключение выключателей кнопочного типа с подсветкой;
- максимальный ток нагрузки 16 А.
Технические характеристики реле импульсного BIS-411
| Артикул | EA01.005.001 |
| Код ETIM | EC000188 |
| Напряжение питания | 230 В AC |
| Максимальный коммутируемый ток (AC1) | 16 А |
| Максимальная мощность нагрузки | см. табл. 1 Руководства |
| Контакт | 1NO/NC |
| Напряжение управления | 230 В AC |
| Ток управления | <5 мА |
| Память состояния контактов | да |
| Индикация включения питания | зеленый светодиод |
| Индикация включения нагрузки | желтый светодиод |
| Диапазон рабочих температур | от -25°С до +50°С |
| Потребляемая мощность | 0,6Вт |
| Габариты (ШхВхГ) | 18х90х65 мм |
| Коммутационная износостойкость | >100000 циклов |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Момент затяжки винтового соединения | 0,4 Нм |
| Тип корпуса | 1S |
| Степень защиты | IP 20 |
| Масса | 0,062 кг |
| Монтаж | на DIN-рейке 35 мм |

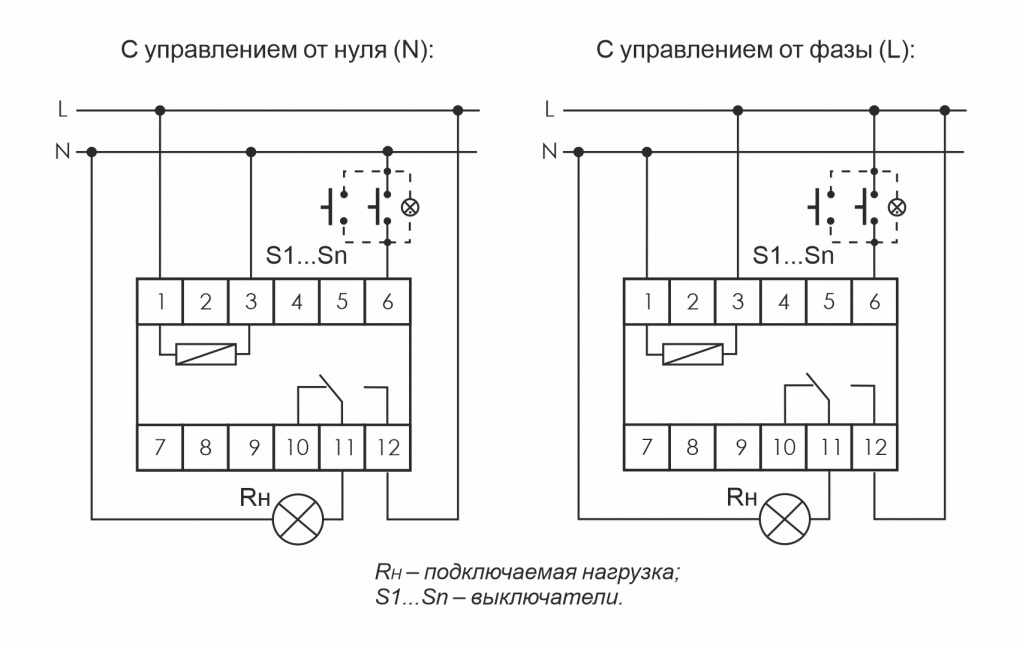

Схема подключения реле импульсного BIS-411
