Реле импульсное BIS-414 предназначено для управления двумя нагрузками по одному управляющему входу, включение/выключение освещения, электроустановок и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой.
Включение, либо выключение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой.

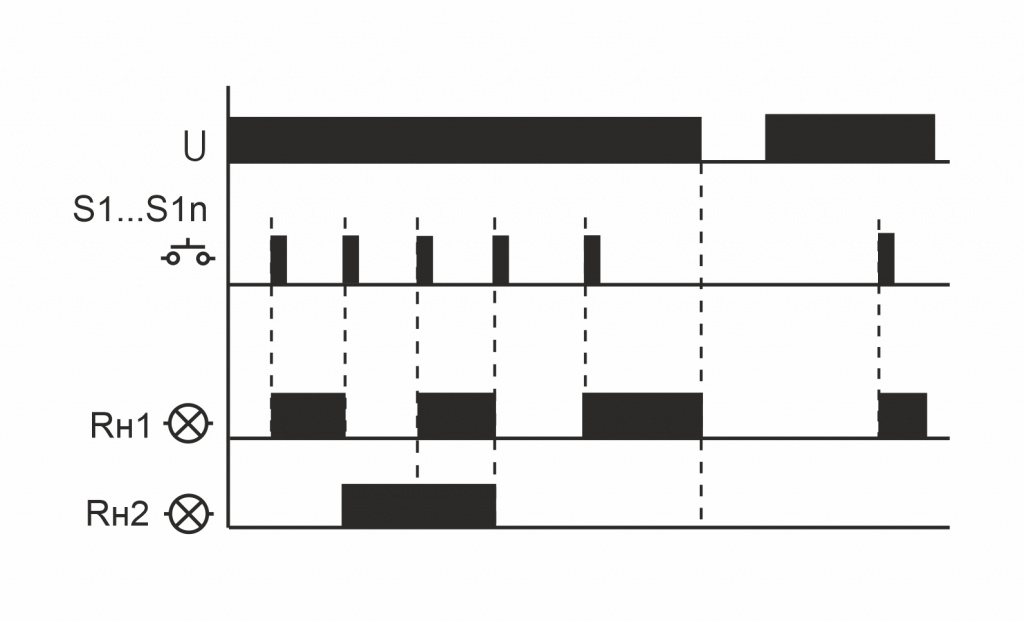

Особенностью работы реле является круговое последовательное управление двумя нагрузками.
Первое нажатие: нагрузка Rн 1 включена, нагрузка Rн 2 выключена.
Второе нажатие: нагрузка Rн 1 выключена, нагрузка Rн 2 включена.
Третье нажатие: включены обе нагрузки Rн 1 и Rн 2.
Четвертое нажатие: выключены обе нагрузки Rн 1 и Rн 2.
Цикл работы реле завершен, последующее нажатие включит реле как при первом нажатии.
Реле применяется для:
- освещение проходных помещений;
- длинных коридоров;
- лестничных маршей;
- управление включением/ выключением электроустановок.
Особенности реле импульсного BIS-414
- два исполнительных реле;
- гальваническая развязка между исполнительными реле (сухой контакт) и цепью питания;
- последовательное управление нагрузкой;
- нет памяти контактов;
- возможно подключение выключателей кнопочного типа с подсветкой;
- максимальный ток нагрузки 2х16 А.
Технические характеристики реле импульсного BIS-414
| Артикул | EA01.005.005 |
| Код ETIM | EC000188 |
| Напряжение питания | 165-265 В AC |
| Максимальный коммутируемый ток (AC1) | 2х8 А |
| Максимальная мощность нагрузки | см. табл. 1 Руководства |
| Контакт | 2NO/NC |
| Напряжение управления | 185-265 В AC |
| Ток управления | <5 мА |
| Память состояния контактов | нет |
| Индикация включения питания | зеленый светодиод |
| Индикация включения нагрузки | желтый светодиод |
| Диапазон рабочих температур | от -25 до +50°С |
| Коммутационная износостойкость | >100000 циклов |
| Потребляемая мощность | 0,7 Вт |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ) | 18х90х65 мм |
| Подключение | винтовые зажимы 2,5 мм2 |
| Момент затяжки винтового соединения | 0,4 Нм |
| Тип корпуса | 1S |
| Степень защиты | IP 20 |
| Масса | 0,079 кг |
| Монтаж | на DIN- рейке 35 мм |
Схема подключения реле импульсного BIS-414
