Реле контроля фаз CKF-2BT предназначено для контроля состояния параметров 3-х фазной сети питания, контактов исполнительных механизмов (контакторов, выключателей и т.п.), линии питания нагрузки и защиты электрооборудования от аварийных режимов работы.
Принцип работы реле контроля фаз CKF-2BT
Переключателем устанавливается один из 4-х режимов работы. После подачи питания, если параметры сети в допустимых пределах, контакты 11-12 замыкаются. Нагрузка подключается к сети питания. После включения нагрузки контролируется состояние контактов.
Если разность напряжений ∆U между входными (L1-L3) и выходными зажимами (V1-V3) превышает допустимое значение, через 12 сек контакты 11-12 размыкаются, и нагрузка отключается.
Включение нагрузки возможно только после снятия питания и устранения неисправности. При выходе параметров сети за допустимые пределы по истечении времени задержки срабатывания реле выключается.
При возвращении параметров сети в норму по истечении времени включения контакты 11-12 замыкаются, и нагрузка подключается к сети питания.
Технические характеристики реле контроля фаз CKF-2BT
| Артикул | EA04.003.005 |
| Код ETIM | EC001441 |
| Напряжение питания | 3x400/230 B +N; 50 Гц |
| Допустимые напряжения Uфmax/Uфmin | 400 В / 50 В |
| Максимальный ток контактов реле | 2х8 А АС1 / 250В |
| Максимальный ток катушки контактора | 2 А |
| Контакт | 1NO/NC |
| Сигнализация включения нагрузки | желтый светодиод |
| Сигнализация аварии контактора | красный светодиод |
| Напряжение отключения: | |
| при падении напряжения в фазах | 160 В |
| при повышении напряжения в фазах | 265 В |
| Асимметрия напряжения | 20-80 В |
| Падение напряжения на контактах | 0,8-20В |
| Задержка отключения (При напряжении менее 120 и более 300 В время отключения — не более 0,05 с) | |
| при падении напряжения | 0,5-15 с |
| при повышении напряжения | 0,5 с |
| при асимметрии | 0,5-15 с |
| при аварии контактов | 12 с |
| Гистерезис | 5 В |
| Потребляемая мощность | 1,6 Вт |
| Диапазон рабочих температур | от -25 до +50°С |
| Степень защиты | IР20 |
| Коммутационная износостойкость | >100000 циклов |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ) | 18х90х65 мм |
| Подключение | винтовые зажимы 2,5 мм² |
| Тип корпуса (см. Приложение 1) | 1S |
| Масса | 73 г |
| Монтаж | на DIN-рейке 35 мм |

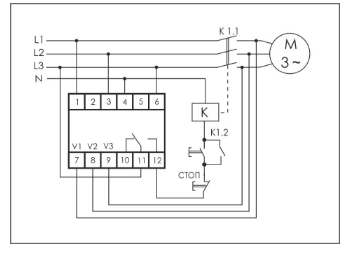

Схема подключения реле контроля фаз CKF-2BT
