Реле контроля напряжения CP-722 предназначено для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, регистрации предельных значений напряжения, а также типа произошедшей аварии, контроля величины напряжения в питающей однофазной сети переменного тока.
Защита осуществляется путем отключения нагрузки от сети питания.
Область применения реле напряжения CP-722
- Защита однофазных сетей.
- Для защиты бытовой техники и приборов от перепадов напряжения в квартирах и жилых домах.
- В общественных организациях, кинотеатрах, компьютерных залах, супермаркетах, школах, больницах, чтобы защитить дорогостоящее электроприборы от неисправностей.

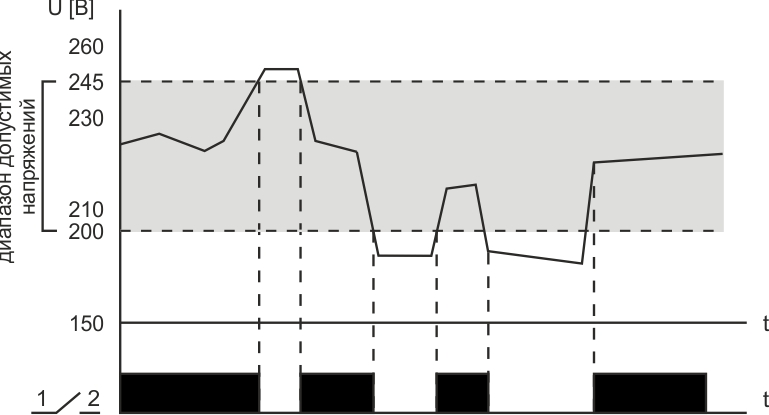

Принцип работы реле напряжения CP-722
Контакт реле замкнут и нагрузка включена, если контролируемое напряжение находится в установленном диапазоне.
Диапазон (верхнее и нижнее значения) устанавливается посредством кнопок на лицевой панели.
Повторное включение реле (после отключения) происходит автоматически, через установленное время, после восстановления сетевого напряжения.
Функциональные возможности реле напряжения CP-722
- память последней аварии;
- память минимального зарегистрированного напряжения;
- память максимального зарегистрированного напряжения;
- время, прошедшее с момент последнего включения реле;
- счетчик количества отключений по причине аварии.
Особенности реле напряжения CP-722
- возможность подключения нагрузки до 16 кВт без применения контакторов;
- управление реле путём импульсной (кратковременной) подачи напряжения только в момент переключений обеспечивает: бесшумную работу (нет гудения, характерного для классических электромагнитных реле и контакторов);
- минимальное потребление энергии и снижение температур в шкафу (нет нагрева обмотки реле);
- встроенная защита нагрузки от импульсных перенапряжений;
- двухпороговая защита от повышения напряжения (при более 300 В время отключения не более 50 мс; при менее 300 В время отключения от 0,1 до 1 с (программируется))
- двухпороговая защита от понижения напряжения: (при менее 100 В время отключения не более 100 мс; при более 100 В время отключения от 2 до 10 с (программируется));
- сохраняет работоспособность при напряжении до 450 В;
- защита от "обрыва нуля";
- возможность опломбирования винтовых зажимов;
- сечение подключаемых проводников до 25 мм2.
Технические характеристики реле напряжения CP-722
| Артикул | EA04.009.009 |
| Код ETIM | EC001438 |
| Напряжение питания, В | 50…450 AC |
| Максимальный коммутируемый ток, А | 80 AC-1/250 В АС |
| Контакт | 1 NO |
| Диапазон уставок напряжений, В: | |
| -нижний порог | 140… 210 |
| -верхний порог | 240… 300 |
| Погрешность измерений, не более % | 2 |
| Гистерезис, В | 5 |
| Задержка отключения, с:* | |
| -нижний порог | 0,5…25 |
| -верхний порог | 0,1...5 |
| * В случаях превышения напряжения свыше 300 В либо понижения ниже 120 В, реле отключается за время 0,05 секунды. | |
| Время повторного включения, с | 2…599 |
| Коммутационная износостойкость, циклов | >100000 |
| Потребляемая мощность, Вт не более | 2 |
| Степень защиты | IP20 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Диапазон рабочих температур, °С | -25…+50 |
| Подключение винтовые зажимы | 25 мм2 |
| Момент затяжки винтового соединения, Нм | 1,2 |
| Габариты (ШхВхГ), мм | 75х100х66 |
| Тип корпуса | 4,5S |
| Масса, кг | 0,32 |
| Монтаж | DIN-рейка 35 мм |

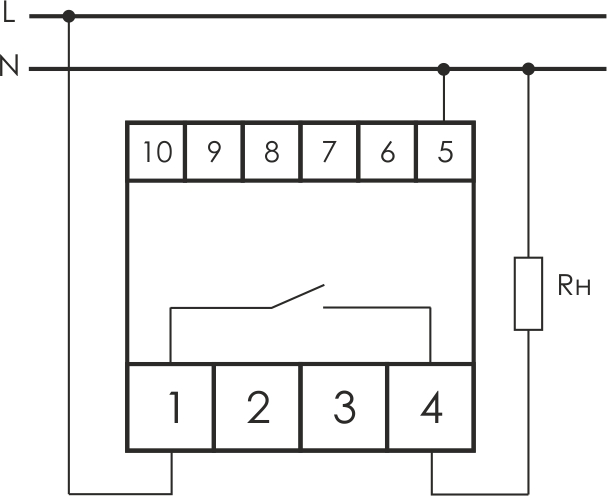

Схема подключения реле реле напряжения CP-722
