Реле-преобразователи сигналов PSI-02-24 предназначены для преобразования постоянного управляющего сигнала в одиночные импульсы, требуемые для приборов автоматики.
Применяется в системах автоматики, АВР, «Умный дом» и др.

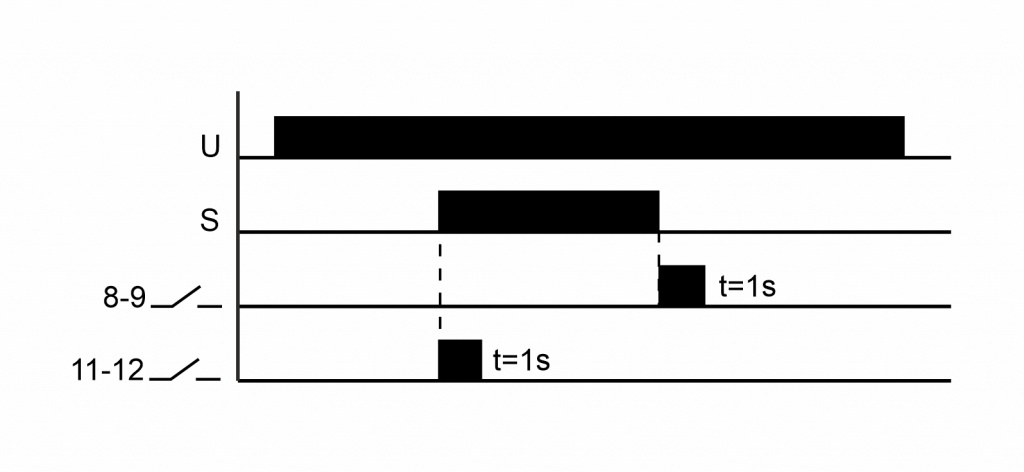

Реле, после принятия управляющего сигнала на входе Ust (по фронту), генерирует импульс на выходе 12 (контакт 11-12 замыкается на 1 секунду).
После снятия управляющего сигнала (по спаду) реле генерирует другой импульс на выходе 9 (контакт 8-9 замыкается на 1 секунду).
Технические характеристики реле-преобразователя сигналов PSI-02-24
| Артикул | EA09.001.010 |
| Код ETIM | EC001437 |
| Напряжение питания | 24 В AC/DC |
| Максимальный коммутируемый ток (AC1) | 2х8 А |
| Тип контакта | 2NO/NC |
| Напряжение сигнала управления | 24 В AC/DC |
| Длительность выходного импульса | 1 с |
| Диапазон рабочих температур | от -25 до +50°С |
| Потребляемая мощность | 1 Вт |
| Подключение | винтовые зажимы 2,5 мм2 |
| Момент затяжки винтового соединения | 0,4 Нм |
| Габариты (ШхВхГ) | 18х90х65 мм |
| Тип корпуса | 1S |
| Степень защиты | IP 20 |
| Монтаж | на DIN-рейке 35мм |
Схема подключения реле-преобразователя сигналов PSI-02-24
