Реле тока EPP-619-01 предназначено для отключения цепей и источников питания, обеспечивая защиту от превышения допустимой величины потребляемого тока.
Применяется в системах релейной защиты и автоматики в качестве устройства, реагирующего на отклонение силы переменного тока в контролируемой цепи от установленного значения.
Используется для защиты цепей и источников питания от перегрузки по току и короткого замыкания.
Особенности реле тока EPP-619-01
- напряжение питания 230 В, 50 Гц;
- диапазон контролируемых токов 0,6…5 А;
- регулируемая задержка отключения 0,5…10 секунд;
- контакт 1NO/NC, гальваническая развязка между исполнительным реле (сухой контакт) и цепью питания;
- максимальный коммутируемый ток нагрузки 16 АС-1.
Принцип действия реле тока EPP-619-01

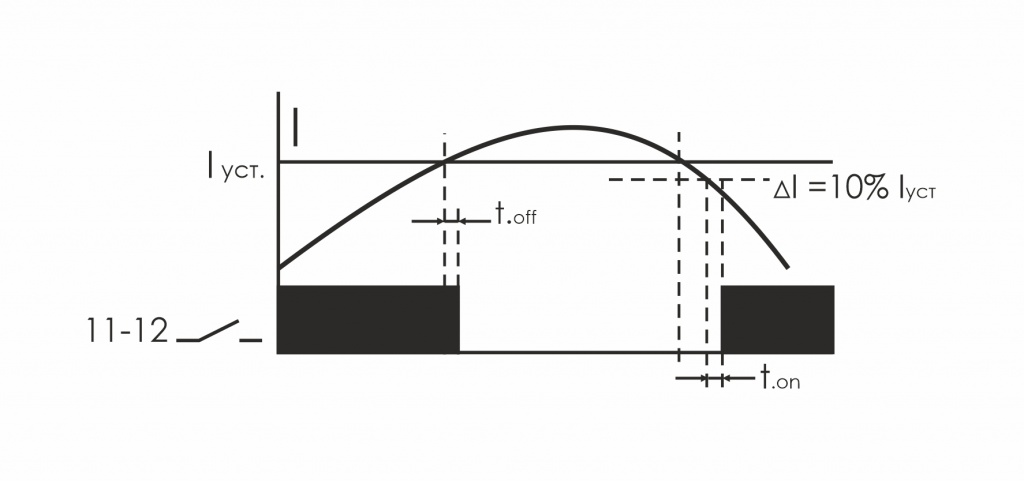

Реле тока измеряет ток в контролируемой цепи с помощью внутреннего трансформатора тока, определяет увеличение тока и срабатывает, когда ток достигает установленного предельного значения, при этом происходит замыкание контакта 11-12.
При восстановлении параметров тока и снижении на 10% от установленного значения, реле тока с задержкой в 0,5 секунд срабатывает и переключает контакт в исходное положение - контакты 11-12 размыкаются.
Технические характеристики реле тока EPP-619-01
| Артикул | EA03.004.005 |
| Код ETIM | EC001440 |
| Напряжение питания, В / Гц | 230 / 50 |
| Максимальный коммутируемый ток, А | 16 AC-1 |
| Максимальный ток катушки контактора, А | 3 AC-15 |
| Контакт | 1NO/NC |
| Диапазон контролируемых токов, А | 0,6…5 |
| Погрешность измерения тока, % | 5 |
| Задержка отключения, сек | 0,1…10 |
| Задержка повторного включения при снижении тока на 10% от установленного значения, сек | 0,5 |
| Диаметр сквозного отверстия измерительной цепи, мм | 5 |
| Диапазон рабочих температур, °С | -25…+50 |
| Степень защиты | IP20 |
| Коммутационная износостойкость, циклов | >100000 |
| Потребляемая мощность, Вт | 0,5 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 18х90х65 |
| Подключение | винтовые зажимы 2,5 мм2 |
| Момент затяжки винтового соединения, Нм | 0,4 |
| Тип корпуса | 1S |
| Масса, кг | 0,062 |
| Монтаж | на DIN- рейке 35 мм |
Схема подключения реле тока EPP-619-01
Отсканируйте QR-код для перехода на акутальную страницу сайта ООО «Виктория»
