Реле утечки РУ-127/220 предназначено для защиты людей от поражения электрическим током и других опасных последствий утечек тока на землю в электрических сетях трехфазного переменного тока частотой 50 Гц напряжением 127 В и 220 В с изолированной нейтралью трансформатора.
Область применения
В подземных выработках и на поверхностях угольных шахт, опасных по взрыву газа метана и угольной пыли в соответствии с «Правилами безопасности в угольных шахтах» ПБ 05-618-03 и горнорудных предприятий в соответствии с «Едиными правилами безопасности при разработке рудных, нерудных и россыпных месторождений полезных ископаемых подземным способом» ПБ 03-553-03.
Конструкция
Реле утечки РУ выполнено двухканальным на напряжения 127В и 220В. Реле утечки помещено в стальную взрывонепроницаемую оболочку прямоугольной формы и состоит из аппаратного отделения и отделения вводов, которые соединены между собой втулкой, через которую проходят залитые провода.
В аппаратном отделении установлены: запломбированный блок реле утечки (БРУ), тумблер для переключения напряжения 127 В – 220 В, разъединитель, кнопка, светодиод и внутренний заземляющий зажим. В отделении вводов размещены три кабельных ввода, заземляющий зажим и клеммы для присоединения проводов. Оба отделения закрыты крышками.
Крышка аппаратного отделения снабжена блокировочным устройством, которое препятствует открытию крышки при включенном разъединителе. Реле оснащено наружным заземляющим зажимом. Уплотнение кабеля в корпусе осуществляется с помощью резинового уплотнительного кольца.
Принцип работы РУ-127/220 основан на использовании тока оперативного напряжения, протекающего через обмотку исполнительного реле, который шунтируется сопротивлением изоляции сети освещения.
Структура обозначения
Реле утечки РУ–127/220.УХЛ5 ТУ 3148-015-62509866-2011
- 127/220 – номинальное напряжение питания, В
Условное обозначение при заказе и в документации другого изделия:
- Реле утечки РУ–127/220.УХЛ5 ТУ 3148-015-62509866-2011
Комплектность
В комплект поставки входят:
- Реле утечки РУ–127/220
- Паспорт
- Руководство по эксплуатации
Технические характеристики РУ-127/220
| Основные параметры | Значение | |
| Технические условия | ТУ 3148-015-62509866-2011 | |
| Маркировка взрывозащиты | РВ Ехd I | |
| Номинальное напряжение питания, В | 127/220 | |
| Номинальная потребляемая мощность, Вт, не более | 10 | |
| Сопротивление срабатывания при трехфазной утечке, кОм/фазу, не более: | 127 В | 3,3 |
| 220 В | 10 | |
| Сопротивление срабатывания при однофазной утечке и емкости сети от 0 до 0,10 мкФ/фазу, кОм, не более: | 127 В | 5,0 |
| 220 В | 8,0 | |
| Время срабатывания при сопротивлении однофазной утечки 1 кОм и ёмкости сети от 0 до 0,1 мкФ/фазу, с, не более: | 127 В | 0,2 |
| 220 В | 0,2 | |
| Климатическое исполнение и категория размещения | УХЛ 5 | |
| Температура окружающей среды, °С | - 10… 40 | |
| Габаритные размеры, мм, не более | 375х340х260 | |
| Масса, кг, не более | 17 | |
| Срок службы, лет, не менее | 5 | |
| Наработка на отказ, часы, не менее | 10 000 | |
| Ресурс, часы, не менее | 50 000 | |

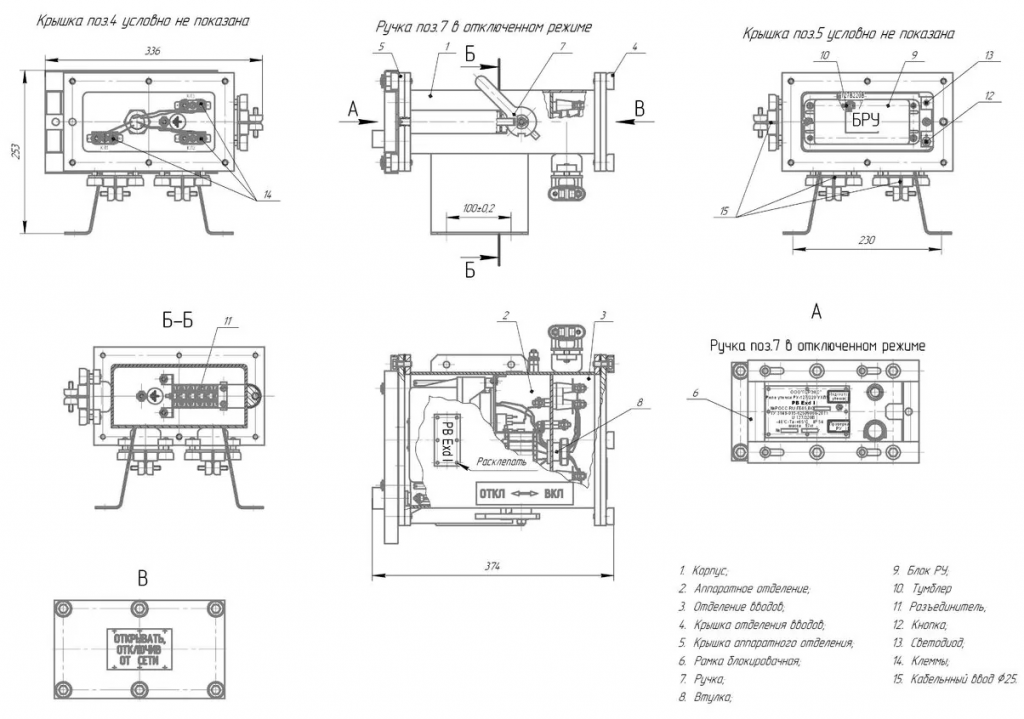

Габаритные размеры РУ-127/220

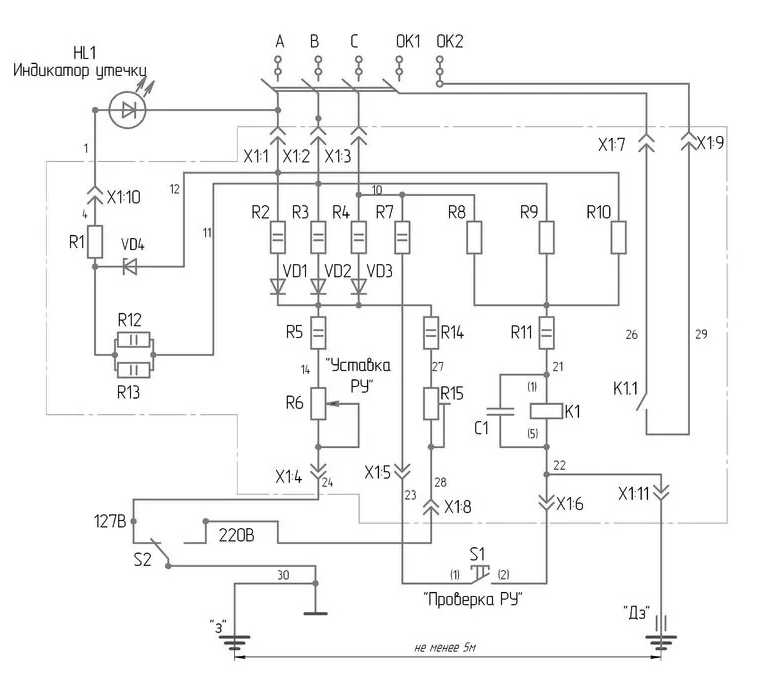

Схема подключения РУ-127/220
