Реле утечки РУ-380/660 предназначено для защиты людей от поражения электрическим током и других опасных последствий утечек тока на землю в электрических сетях трехфазного переменного тока частотой 50 Гц напряжением 380 В и 660 В с изолированной нейтралью трансформатора.
Область применения
В подземных выработках и на поверхностях угольных шахт, опасных по взрыву газа метана и угольной пыли в соответствии с «Правилами безопасности в угольных шахтах» ПБ 05-618-03 и горнорудных предприятий в соответствии с «Едиными правилами безопасности при разработке рудных, нерудных и россыпных месторождений полезных ископаемых подземным способом» ПБ 03-553-03.

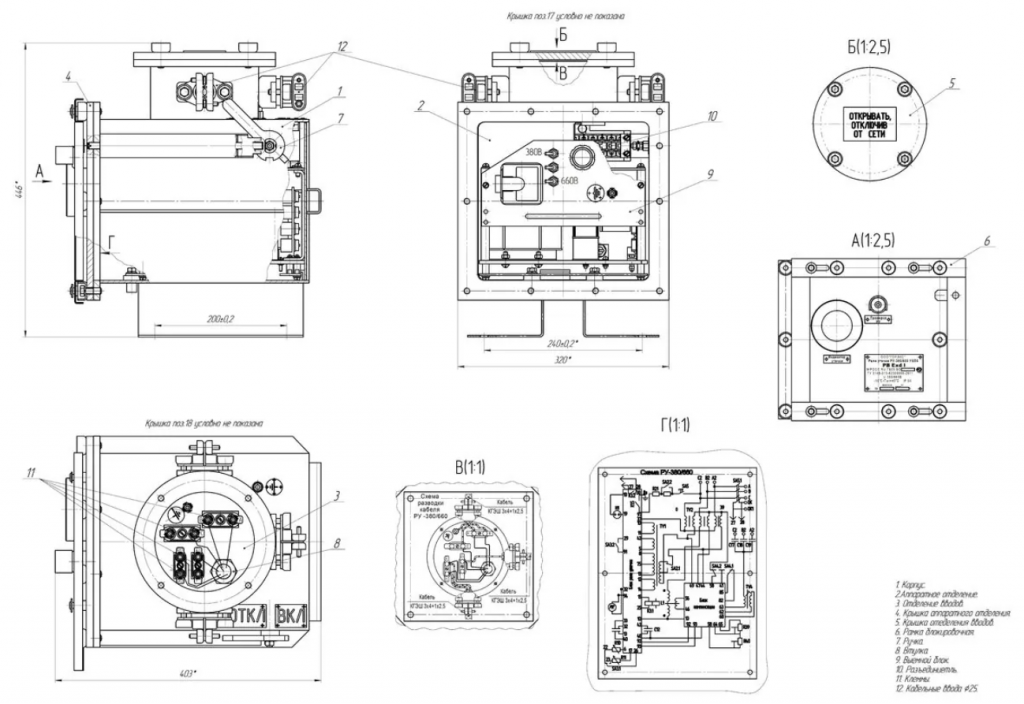

Конструкция РУ-380/660
Реле утечки РУ выполнено двухканальным на напряжения 380В или 660В.
Реле утечки помещено в стальную взрывонепроницаемую оболочку прямоугольной формы и состоит из аппаратного отделения и отделения вводов, которые соединены между собой втулкой, через которую проходят залитые провода. В аппаратном отделении установлены: выемной блок, разъединитель и внутренний заземляющий зажим. В отделении вводов размещены три кабельных ввода, заземляющий зажим и клеммы для присоединения проводов. Оба отделения закрыты крышками. Крышка аппаратного отделения снабжена блокировочным устройством, которое препятствует открытию крышки при включенном разъединителе. Реле оснащено наружным заземляющим зажимом. Уплотнение кабеля в корпусе осуществляется с помощью резинового уплотнительного кольца.
Принцип работы РУ-127/220 основан на использовании тока оперативного напряжения, протекающего через обмотку исполнительного реле, который шунтируется сопротивлением изоляции сети освещения.
Структура обозначения
Реле утечки РУ–380/660.УХЛ5 ТУ 3148-015-62509866-2011
- 380/660 – номинальное напряжение питания, В
Условное обозначение при заказе и в документации другого изделия:
- Реле утечки РУ–380/660.УХЛ5 ТУ 3148-015-62509866-2011
Технические характеристики РУ-380/660
| Основные параметры | Значение | |
| Технические условия | ТУ 3148-015-62509866-2011 | |
| Маркировка взрывозащиты | РВ Ехd I | |
| Степень защиты | IP54 | |
| Номинальное напряжение питания, В | 380/660 | |
| Номинальная потребляемая мощность, Вт, не более | 100 | |
| Сопротивление срабатывания при симметричной трехфазной утечке и емкости сети от 0 до 1 мкФ на фазу, кОм на фазу, не более: | 380 В | 10 |
| 660 В | 30 | |
| Сопротивление срабатывания при однофазной утечке и емкости сети от 0 до 1 мкФ/фазу, кОм, не более: | 380 В | 12 |
| 660 В | 20 | |
| Время срабатывания при сопротивлении однофазной утечки 1 кОм и ёмкости сети от 0 до 1 мкФ/фазу, с, не более: | 380 В | 0,1 |
| 660 В | 0,1 | |
| Продолжительность автоматической настройки устройства компенсации, с, не более | 0,1 | |
| Длительный ток утечки при изменении емкости сети от 0 до 1 мкФ на фазу, А, не более | 0,025 | |
| Кратковременный ток через однофазную утечку сопротивлением 1 кОм в диапазоне изменения сопротивления изоляции от до критического значения и емкости сети от 0 до 1 мкФ на фазу, А не более | 0,1 | |
| Минимальное напряжение сети, при котором обеспечивается функционирование компенсатора от номинального не более | 0,5Uном | |
| Климатическое исполнение и категория размещения | УХЛ 5 | |
| Температура окружающей среды, °С | - 10… + 40 | |
| Габаритные размеры, мм, не более | 403х320х446 | |
| Масса, кг, не более | 44 | |
| Срок службы, лет, не менее | 5 | |
| Наработка на отказ, часы, не менее | 10 000 | |
| Ресурс, часы, не менее | 50 000 | |
