Реле времени программируемые РСR-513U предназначены для включения/выключения потребителей в системах промышленной и бытовой автоматики.
Применяется в вентиляционных, отопительных, осветительных, сигнализационных и т.п., на заданный отрезок времени.
Включение нагрузки после подачи напряжения питания и отсчета заданного времени.

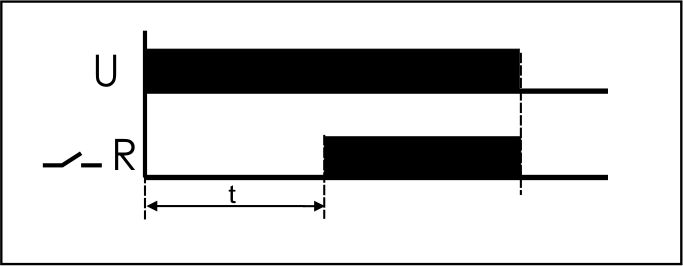

Принцип работы PCR-513U:
После подачи напряжения питания и отсчёта установленной выдержки времени включается реле, замыкаются контакты 11-12. В Таком положении реле остаётся до отключения питания.
Технические характеристики реле времени PCR-513U
| Тип реле времени | с задержкой включения |
| Артикул | EA02.001.004 |
| Код ETIM | EC001669 |
| Напряжение питания | 12-264 В AC/DC |
| Наличие входа управления | - |
| Максимальный коммутируемый ток (AC1) | 8 А |
| Контакт | 1NO/NC |
| Выдержка времени | 0,1 сек. - 24 суток |
| Задержка включения | <50 мс |
| Диапазон рабочих температур | от -25°С до +50°С |
| Габариты (ШхВхГ) | 18х90х65 мм |
| Тип корпуса (см. Приложение 1) | 1S |
| Степень защиты | IP20 |

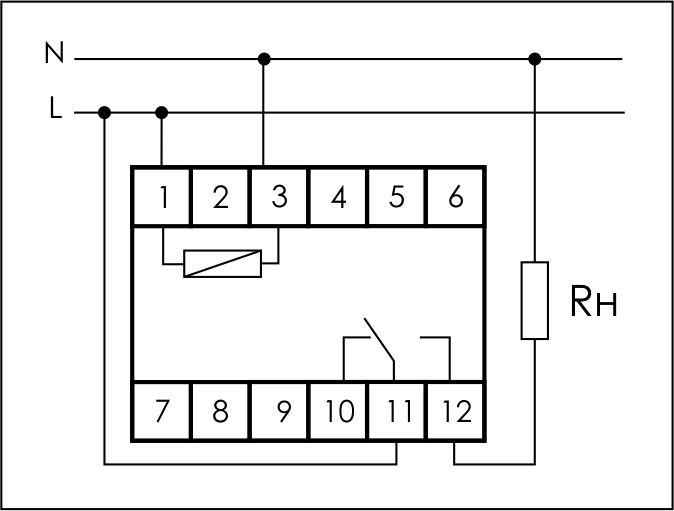

Схема подключения реле времени PCR-513U
