Реле времени PCZ-525-3 предназначено для включения-отключения освещения в моменты захода и восхода солнца в зависимости от географических координат местности и времени года, с возможностью корректировки времени включения - отключения.
Применяется для управления освещением, переходными процессами с привязкой к текущему времени.
Реле времени программируемое циклическое опираясь на информацию о текущей дате и географических координатах местности ежедневно формирует программные точки включения и выключения освещения.
Точное время включения и выключения определяется на основании расчета положения солнца относительно горизонта.
Программа позволяет выбрать один из четырех вариантов управления (момент включения и выключения освещения устанавливается независимо друг от друга):
- Астрономический заход и восход солнца;
- Сумерки/рассвет;
- Корректировка – индивидуальная коррекция программы включений/выключений пользователем: угловая или временная;
- Время – обозначение «жесткого» времени включения или выключения независимо от астрономической программы восхода и захода солнца.

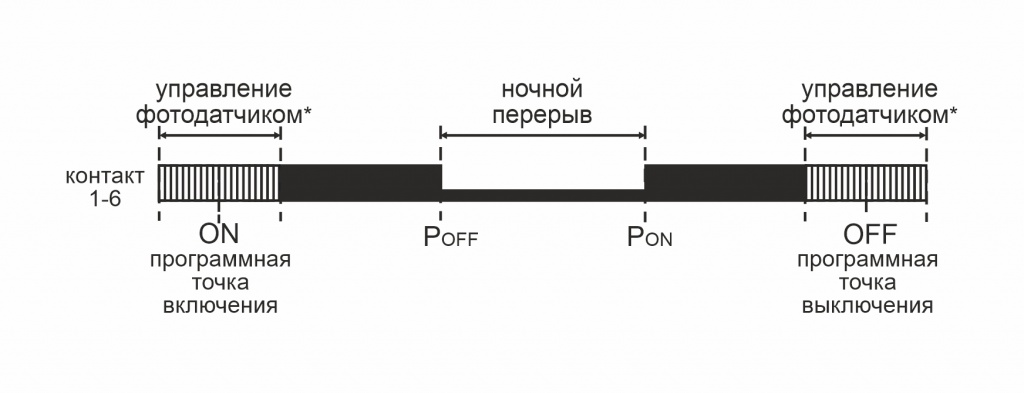

Между программными точками включения и выключения можно установить ночной перерыв и временно отключить нагрузку в целях энергосбережения.
При подключении внешнего датчика освещенности PLUS можно запрограммировав скорректировать момент включения / выключения на основе фактических условий освещения (например, в облачный день свет можно включить раньше).
Внешняя кнопка, подключенная к реле, позволяет временно прерывать программу и вручную управлять приемником.
Особенности реле времени PCZ-525-3
- индикация текущего времени;
- установка времени отключения в ночное время суток;
- автоматическая смена времени зима/лето;
- встроенная Li батарея, поддерживающая работу часов реального времени в течение не менее 2-х лет после отключения напряжения питания;
- ЖК индикатор c подсветкой;
- наличие трех режимов работы: автоматический, полуавтоматический и ручной;
- возможность беспроводного считывания и задания состояния реле времени с помощью мобильного телефона на платформе Android, оснащенного модулем NFC;
- возможности подключения внешнего датчика освещенности;
- возможность подключения внешней кнопки управления.
Функции реле времени PCZ-525-3
- подготовка конфигурации реле времени в режиме Offline (без обязательного соединения с реле времени);
- установка координат через выбор определенного местоположения (коды координат), прямое указание местоположения на карте в телефоне или переписывание текущей позиции, зарегистрированного по GPS в телефоне;
- считывание и записывание конфигурации в память реле времени;
- быстрое программирование нескольких реле времени с помощью одной конфигурации;
- считывание и записывание конфигурации в файл;
- доступность конфигурации через e-mail, bluetooth, сетевые диски и т.д;
- однозначная идентификация подключённого реле времени и возможность присвоения устройствам собственных имён;
- автоматическое создание запасных копий конфигураций. В связи с персональным идентификатором каждого реле времени можно легко вернуться к предшествующей конфигурации;
- установка времени и даты на основании времени смартфона.
Технические характеристики реле времени PCZ-525-3
| Артикул | EA02.002.014 |
| Код ETIM | EC002305 |
| Напряжение питания, В / Гц | 24…264 AC/DС |
| Максимальный коммутируемый ток, А | 16 AС-1 |
| Максимальная мощность нагрузки | см. табл. 2 РЭ |
| Контакт | 1NO/NC (1 переключающий) |
| Тип батареи | СR2032 |
| Погрешность хода часов в течение суток, с, не более | ±1 |
| Дискретность установки времени, мин. | 1 |
| Диапазон корректировки восходов-заходов, мин. | ±180 |
| Угловая корректировка, град. | ±15 |
| Макс. длительность ночного перерыва, чч:мм | 23:59 |
| Время сохранения заданной программы (при снятии напряжения питания), не менее, лет | 2 |
| Потребляемая мощность, Вт | 1,5 |
| Диапазон рабочих температур, °С | -25...+50 |
| Коммутационная износостойкость, циклов | >100000 |
| Степень защиты | IР20 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Подключение | винтовые зажимы 2,5 мм2 |
| Момент затяжки винтового соединения, Нм | 0,5 |
| Габариты (ШхВхГ), мм | 35x90x65 |
| Тип корпуса | 2S |
| Масса, кг | 0,119 |
| Монтаж | на DIN-рейку 35 мм |

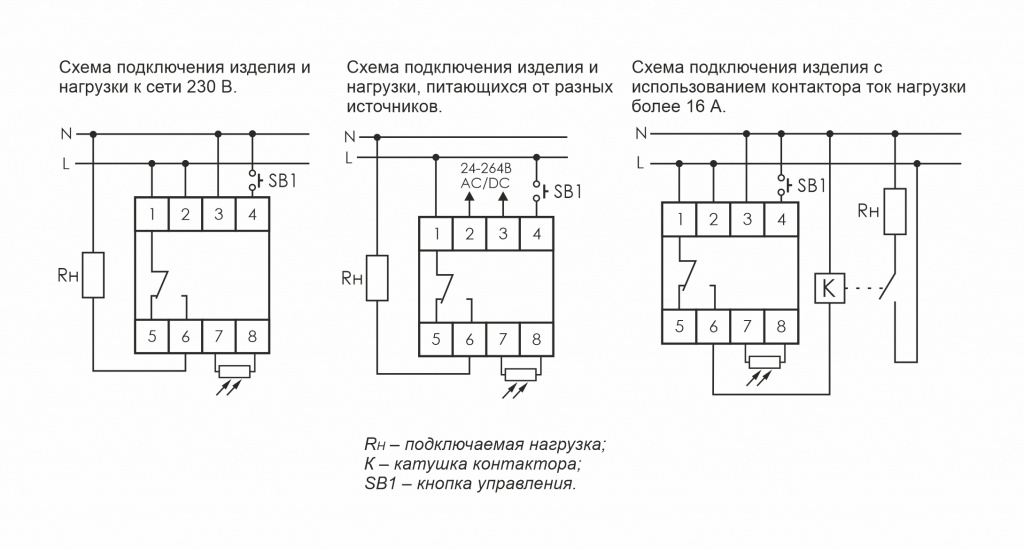

Схема подключения реле времени PCZ-525-3
