Реле защиты электродвигателей AZD-M

Реле AZD-M предназначено для непрерывного контроля токов в цепях питания 3-х фазных электроустановок (ЭУ) переменного тока промышленной частоты 50 Гц напряжением 3x400/230В+N (асинхронных электродвигателей, трансформаторов и другого электрооборудования) и защитного отключения нагрузки при возникновении аварийных режимов, с целью повышения надёжности их работы и увеличения срока службы.

Принцип работы реле AZD-M

Реле AZD-M осуществляет непрерывный контроль токов в трех фазах обслуживаемой электроустановки и при выявлении аварийных режимов отключает ее. Отключение, с одновременным отображением типа аварии соответствующим ему индикатором, происходит в следующих аварийных ситуациях:

• перегрузка по току недопустимой продолжительности – поломка или заклинивание приводных механизмов, разрушение подшипников и пр.;

• недопустимое снижение нагрузки – поломка приводных механизмов, сухой ход насоса и т.п.;

• при обрыве любой фазы;

• при недопустимой асимметрии токов;

• при работе на пониженном или повышенном напряжении;

• при перегреве ЭУ;

• при недопустимой асимметрии фазных напряжений;

• при коротком замыкании.


Технические характеристики реле защиты электродвигателей AZD-M

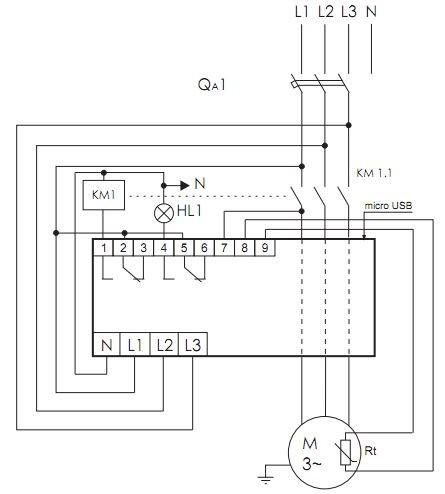

Схема подключения реле защиты электродвигателей AZD-M
