Реле температурное CR-810-1 предназначено для защиты от перегрева посредством контроля температуры: электродвигателей, генераторов, трансформаторов.
Область применения реле температурное CR-810-1
Термочувствительная защита электродвигателей предпочтительней в тех случаях, когда по току невозможно определить с достаточной точностью температуру электродвигателя. Это касается, прежде всего, электродвигателей с продолжительным периодом запуска, частыми операциями включения и отключения (повторно-кратковременный режим работы) или двигателей с регулируемым числом оборотов (при помощи преобразователей частоты).
Термисторная защита эффективна также при сильном загрязнении электродвигателей или выходе из строя системы принудительного охлаждения.
Следующей областью применения термисторной защиты является температурный контроль в трансформаторах, жидкостях и подшипниках для их защиты от перегрева.
Принцип работы реле температурное CR-810-1
Если температура и напряжение питания в пределах нормы, контакты исполнительного реле замкнуты, и питание электроустановки включено (замкнуты контакты 11-12). С возрастанием температуры установки сопротивление цепи датчиков возрастает, и при превышении значения R+H питание отключается (замыкаются контакты 10-11).
Реле включается автоматически при понижении температуры установки (сопротивление цепи датчиков менее R), если повторное включение не запрещено (запрет осуществляется установкой перемычки между контактами 8-9). Реле отключается также при понижении сопротивления цепи датчиков ниже 100 Ом (короткое замыкание) и при отключении питания. Датчики соединяются последовательно.
Технические характеристики реле контроля фаз CR-810-1
| Артикул | EA05.002.002 |
| Код ETIM | EC001446 |
| Напряжение питания, В: | |
| - перемычка 4-6 есть | 24...127 AC/DC |
| - перемычка 4-6 нет | 127...420 AC/DC |
| Номинальный коммутируемый ток | 16 А АС-1 |
| Номинальное напряжение контактов | 250 В АС |
| Максимальный ток катушки контактора | 3 А / 240В АС |
| Индикация | 2 светодиода |
| Контакт | 1NO/NC |
| Сопротивление петли датчиков | Ом |
| - КЗ датчиков | <100 |
| - при превышении температуры | 600…3500 |
| - гистерезис | 100…1500 |
| Тип датчика | PTC |
| Временные задержки, с: | |
| - готовность реле, повторный пуск | 1 |
| - отключение при снижении сопротивления | 0.5 |
| - отключение при повышении сопротивления | 0.5 |
| Количество датчиков | 1…6 |
| Соединение датчиков | последовательное |
| Диапазон рабочих температур | от -25°С до +50°С |
| Степень защиты | IР20 |
| Коммутационная износостойкость | 100000 циклов |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ) | 18х90х65 мм |
| Подключение | винтовые зажимы 2,5 мм² |
| Тип корпуса | 1S |
| Масса | 0,07 кг |
| Монтаж | на DIN-рейке 35 мм |

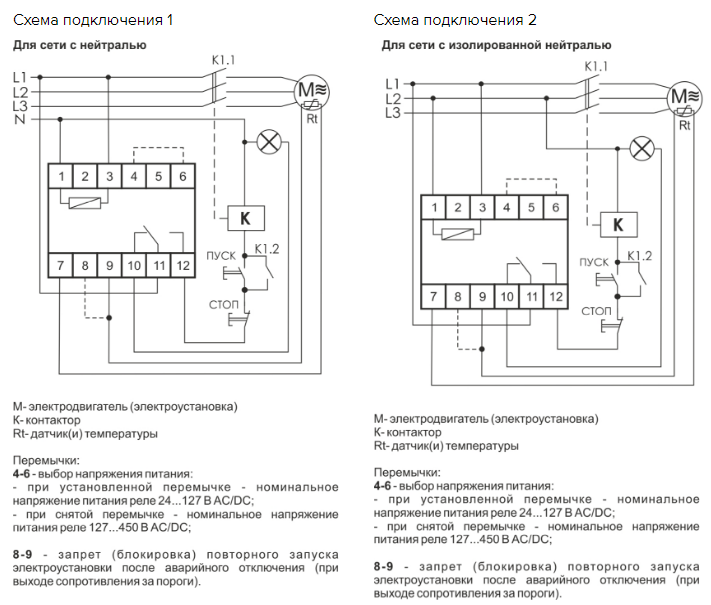

Схема подключения реле контроля фаз CR-810-1
