Реле контроля изоляции RKI предназначено для контроля сопротивления изоляции в обмотках двигателей, трансформаторов и т.п. в одно и трехфазных сетях переменного тока.
Область применения реле контроля изоляции RKI
Защита промышленных установок, электродвигателей, трансформаторов и другого электрооборудования от включения при повреждении изоляции.
Принцип работы реле контроля изоляции RKI
Реле контролирует предпусковое состояние сопротивления изоляции электрооборудования по определённым нормативным параметрам, заданным при помощи регулируемого потенциометра.
Если параметры изоляции в норме, контакты реле контроля изоляции замкнуты, включение электрооборудования разрешено.
При нарушении сопротивления изоляции ниже контролируемого значения, контакты реле размыкаются, включение электрооборудования не производится.
Особенности реле контроля изоляции RKI
- диапазон контроля сопротивления изоляции 0,5…1 мОм;
- гальваническая развязка между исполнительными реле (сухой контакт) и цепью питания;
- максимальный ток нагрузки 16 А.
Технические характеристики реле контроля изоляции RKI
| Артикул | EA05.003.001 |
| Код ETIM | EC001444 |
| Напряжение питания, В | 230 AC |
| Максимальный коммутируемый ток, А | 16 AC-1 |
| Максимальная ток катушки контактора, А | 3 АС-15 |
| Контакт | 1NО/NС |
| Диапазон контроля сопротивления изоляции, мОМ | 0,5…1 |
| Задержка отключения, с | ≤2 |
| Погрешность измерения | ±10% |
| Индикация включения питания | зеленый светодиод |
| Индикация отключения нагрузки | красный светодиод |
| Диапазон рабочих температур, °С | -25…+50 |
| Степень защиты | IP20 |
| Коммутационная износостойкость, циклов | >100000 |
| Потребляемая мощность, Вт | 1 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 18х90х65 |
| Подключение | винтовые зажимы 2,5 мм2 |
| Момент затяжки винтового соединения, Нм | 0,4 |
| Тип корпуса | 1S |
| Масса, кг | 0,060 |
| Монтаж | на DIN- рейке 35 мм |

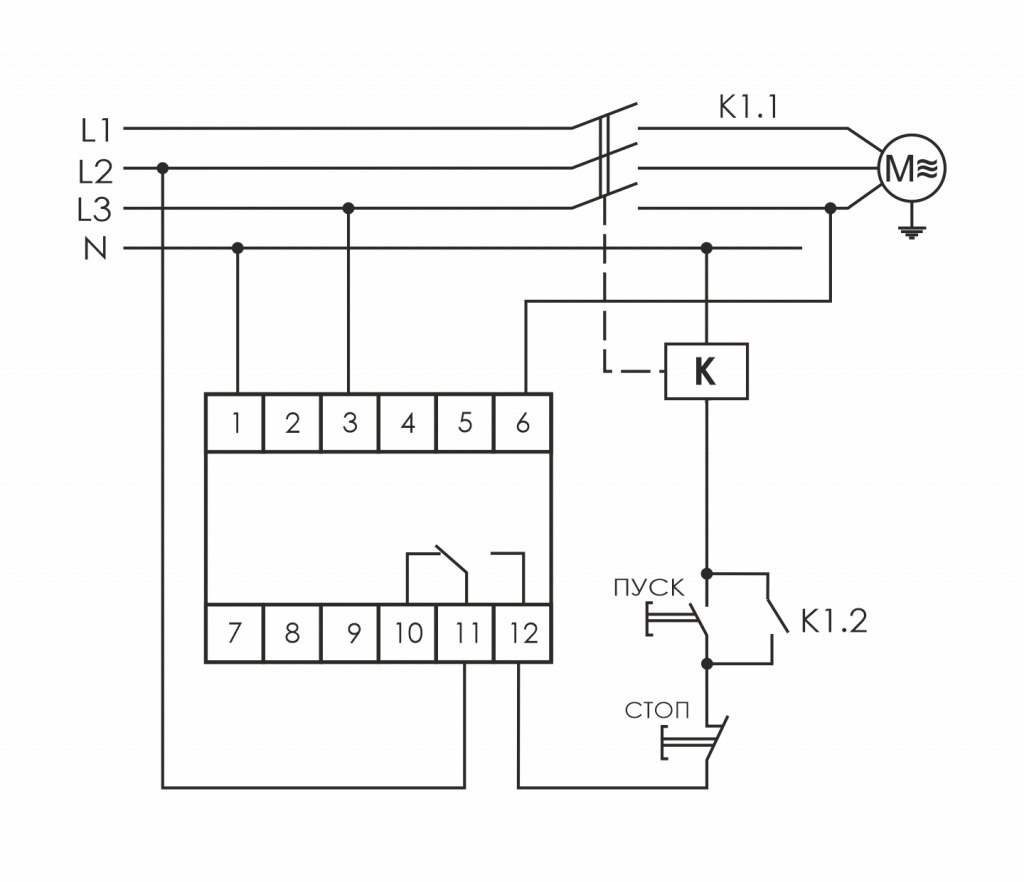

Схема подключения реле контроля изоляции RKI
