Счётчик импульсов CLI-02

Счетчик импульсов предназначен для подсчета импульсов напряжения переменного или постоянного тока (AC/DC) поступающих от внешних устройств с целью определения количества выполненных циклов работы в системах автоматизации.

Например, для подсчета количества ударов пресса, количества оборотов, количества единиц продукции сходящей с конвейера и т.д.

Особенности

• панель управления дает возможность запрограммировать и контролировать работу устройства;
• вход счетчика приспособлен к работе с сигналами AC/DC с амплитудой от 10В до 264В и частотой до 50Гц для сигналов переменного тока (АС) и 5кГц для сигналов постоянного тока (DC);
• программируемый в диапазоне 1 - 99 999 999 параметр Prog (Порог) определяет предельное количеств импульсов, которые могут быть подсчитаны в каждом рабочем цикле;
• внешний вход для обнуления RESET;
• релейный выход, сигнализирующий окончание заданного цикла счетчика(замкнуты контакты 11-12 8А);
• локальный счетчик, который обнуляется при помощи внешнего входа или кнопкой RESET;
• возможность автоматического обнуления локального счетчика (работа в замкнутом цикле) с возможностью установки выбранного состояния реле;
• выбор действия реле: импульс в заданном промежутке времени, смена положения ВКЛ -> ВЫКЛ или ВЫКЛ -> ВКЛ;
• общий счетчик(TOTAL), считывающий все импульсы (работа в замкнутом цикле 0-> 99 999 999-> 0-> .... или обнуляемый из программируемого меню счетчика);
• выбор Zbocze (Край) входного импульса (нарастающего или убывающего) на который будет реагировать счетчик;
• цифровой фильтр для ограничения максимальной частоты подсчитываемых импульсов(для отсечения помех на входе счетчика);
• функция “обратного отсчета» от заданного значения с сигнализацией значения «ноль» (9999->0);
• энергонезависимая память установок локального и глобального счетчиков;
• градуировка значения подсчитанных импульсов согласно заданного множителя или делителя;
• блокируемый доступ в программируемое меню с помощью PIN-кода;
• определение порядка подсветки дисплея;
• многоуровневое меню счетчика на трех языках: русском, английском и польском.

Технические характеристики счётчика CLI-02

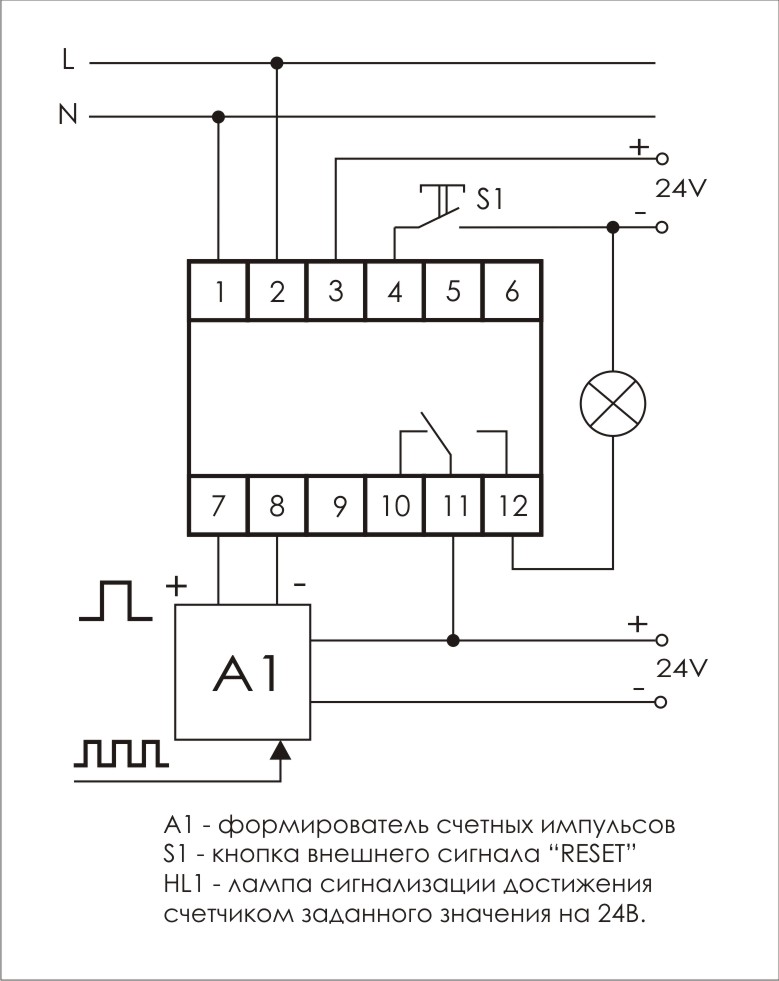

Схема подключения
