Нормально-закрытые клапаны систем дымоудаления и нормально-открытые огнезадерживающие клапаны систем общеобменной вентиляции являются элементами двух важнейших систем пожарной защиты зданий:
- Система дымоудаления позволяет обеспечить эвакуацию людей из зоны возникновения пожара путем эффективного удаления продуктов горения.
- Система огнезадерживающих клапанов (ОЗК) предотвращает распространение пожара через систему вентиляции в другие части здания.
Модификации шкафов управления
клапанами ШК12
| Обозначение | Описание |
| ШК12хх-хх-МВ СВТ65.701.000 | Шкаф управления ОЗК клапанами с возвратной пружиной . Количество клапанов от 1 до 60 в зависимости от модификации шкафа. Пусковой сигнал =24В. |
| ШК12хх-хх-М СВТ65.700.000 | Универсальный шкаф управления противопожарными клапанами ШУОК. Количество клапанов от 1 до 60 в зависимости от модификации шкафа. Пусковой сигнал =24В. Шкаф может управлять клапанами с возвратной пружиной, без возвратной пружины, с электромагнитным приводом с ручным взводом . Могут быть одновременно подключены клапаны с разными типами приводов — выбор привода клапана осуществляется при пуско-наладке. |
Структура обозначения шкафов управления
Модификации универсальных шкафов управления клапанами ШК12хх-хх-М
| Модификация шкафа | Количество подключаемых клапанов, шт. |
| ШК1201-20-М СВТ65.700.000-01 | 1 |
| ШК1202-230-М СВТ65.700.000-02 | 2 |
| ШК1203-23-М СВТ65.700.000-03 | 3 |
| ШК1204-26-М СВТ65.700.000-04 | 4 |
| ШК1205-26-М СВТ65.700.000-05 | 5 |
| ШК1206-26-М СВТ65.700.000-06 | 6 |
| ШК1207-26-М СВТ65.700.000-07 | 7 |
| ШК1208-28-М СВТ65.700.000-08 | 8 |
| ШК1209-28-М СВТ65.700.000-09 | 9 |
| ШК1210-28-М СВТ65.700.000-10 | 10 |
| ШК1211-28-М СВТ65.700.000-11 | 11 |
| ШК1212-30-М СВТ65.700.000-12 | 12 |
| ШК1213-30-М СВТ65.700.000-13 | 13 |
| ШК1214-30-М СВТ65.700.000-14 | 14 |
| ШК1215-30-М СВТ65.700.000-15 | 15 |
| ШК1216-30-М СВТ65.700.000-16 | 16 |
| ШК1217-30-М СВТ65.700.000-17 | 17 |
| ШК1218-30-М СВТ65.700.000-18 | 18 |
| ШК1219-30-М СВТ65.700.000-19 | 19 |
| ШК1220-30-М СВТ65.700.000-20 | 20 |
| ШК1221-32-М СВТ65.700.000-21 | 21 |
| ШК1222-32-М СВТ65.700.000-22 | 22 |
| ШК1223-32-М СВТ65.700.000-23 | 23 |
| ШК1224-32-М СВТ65.700.000-24 | 24 |
| ШК1225-32-М СВТ65.700.000-25 | 25 |
| ШК1226-32-М СВТ65.700.000-26 | 26 |
| ШК1227-32-М СВТ65.700.000-27 | 27 |
| ШК1228-32-М СВТ65.700.000-28 | 28 |
| ШК1229-32-М СВТ65.700.000-29 | 29 |
| ШК1230-32-М СВТ65.700.000-30 | 30 |
Модификации шкафов управления клапанами с возвратной пружиной ШК12хх-хх-МВ
| Модификация шкафа | Количество подключаемых клапанов, шт. |
| ШК1201-20-МВ СВТ65.701.000-01 | 1 |
| ШК1202-23-МВ СВТ65.701.000-02 | 2 |
| ШК1203-23-МВ СВТ65.701.000-03 | 3 |
| ШК1204-26-МВ СВТ65.701.000-04 | 4 |
| ШК1205-26-МВ СВТ65.701.000-05 | 5 |
| ШК1206-26-МВ СВТ65.701.000-06 | 6 |
| ШК1207-26-МВ СВТ65.701.000-07 | 7 |
| ШК1208-28-МВ СВТ65.701.000-08 | 8 |
| ШК1209-28-МВ СВТ65.701.000-09 | 9 |
| ШК1210-28-МВ СВТ65.701.000-10 | 10 |
| ШК1211-28-МВ СВТ65.701.000-11 | 11 |
| ШК1212-28-МВ СВТ65.701.000-12 | 12 |
| ШК1213-30-МВ СВТ65.701.000-13 | 13 |
| ШК1214-30-МВ СВТ65.701.000-14 | 14 |
| ШК1215-30-МВ СВТ65.701.000-15 | 15 |
| ШК1216-30-МВ СВТ65.701.000-16 | 16 |
| ШК1217-30-МВ СВТ65.701.000-17 | 17 |
| ШК1218-30-МВ СВТ65.701.000-18 | 18 |
| ШК1219-30-МВ СВТ65.701.000-19 | 19 |
| ШК1220-30-МВ СВТ65.701.000-20 | 20 |
| ШК1221-32-МВ СВТ65.701.000-21 | 21 |
| ШК1222-32-МВ СВТ65.701.000-22 | 22 |
| ШК1223-32-МВ СВТ65.701.000-23 | 23 |
| ШК1224-32-МВ СВТ65.701.000-24 | 24 |
| ШК1225-32-МВ СВТ65.701.000-25 | 25 |
| ШК1226-32-МВ СВТ65.701.000-26 | 26 |
| ШК1227-32-МВ СВТ65.701.000-27 | 27 |
| ШК1228-32-МВ СВТ65.701.000-28 | 28 |
| ШК1229-32-МВ СВТ65.701.000-29 | 29 |
| ШК1230-32-МВ СВТ65.701.000-30 | 30 |
| ШК1231-32-МВ СВТ65.701.000-31 | 31 |
| ШК1232-32-МВ СВТ65.701.000-32 | 32 |
| ШК1233-33-МВ СВТ65.701.000-33 | 33 |
| ШК1234-33-МВ СВТ65.701.000-34 | 34 |
| ШК1235-33-МВ СВТ65.701.000-35 | 35 |
| ШК1236-33-МВ СВТ65.701.000-36 | 36 |
| ШК1237-33-МВ СВТ65.701.000-37 | 37 |
| ШК1238-33-МВ СВТ65.701.000-38 | 38 |
| ШК1239-33-МВ СВТ65.701.000-39 | 39 |
| ШК1240-33-МВ СВТ65.701.000-40 | 40 |
| ШК1241-34-МВ СВТ65.701.000-41 | 41 |
| ШК1242-34-МВ СВТ65.701.000-42 | 42 |
| ШК1243-34-МВ СВТ65.701.000-43 | 43 |
| ШК1244-34-МВ СВТ65.701.000-44 | 44 |
| ШК1245-34-МВ СВТ65.701.000-45 | 45 |
| ШК1246-34-МВ СВТ65.701.000-46 | 46 |
| ШК1247-34-МВ СВТ65.701.000-47 | 47 |
| ШК1248-34-МВ СВТ65.701.000-48 | 48 |
| ШК1249-34-МВ СВТ65.701.000-49 | 49 |
| ШК1250-34-МВ СВТ65.701.000-50 | 50 |
| ШК1251-34-МВ СВТ65.701.000-51 | 51 |
| ШК1252-34-МВ СВТ65.701.000-52 | 52 |
| ШК1253-34-МВ СВТ65.701.000-53 | 53 |
| ШК1254-34-МВ СВТ65.701.000-54 | 54 |
| ШК1255-34-МВ СВТ65.701.000-55 | 55 |
| ШК1256-34-МВ СВТ65.701.000-56 | 56 |
| ШК1257-34-МВ СВТ65.701.000-57 | 57 |
| ШК1258-34-МВ СВТ65.701.000-58 | 58 |
| ШК1259-34-МВ СВТ65.701.000-59 | 59 |
| ШК1260-34-МВ СВТ65.701.000-60 | 60 |
Требования к шкафам управления
Контроль входного электропитания — мы контролируем не только его наличие, но и качество (уровень напряжения сети 230В)
Контроль исправности цепей управления — формирование сигнала «Неисправность» при обрыве или коротком замыкании в цепи управления клапаном
Обеспечение контроля для цепей управления от приборов пожарной сигнализации:
- Пусковой сигнал =24В (или другое по заказу) — контроль со стороны приборов ПС;
- Пусковой сигнал сухим контактом — контроль цепи со стороны шкафа (сигнал от кнопок ручного пуска (ЭДУ) у эвакуационных выходов или на постах дежурного персонала, дублирующий сигнал «Пожар» от других шкафов управления, релейный выход от приборов пожарной сигнализации).
Режимы управления
- Автоматический — управление от удаленных средств формирования пускового сигнала (приборы ПС, ЭДУ);
- Ручной — местное управление с панели шкафа;
- Отключенный — блокирование команд управления.
Типовые схемы подключения
Подключение клапанов с возвратной пружиной к шкафу управления клапанами типа ШК12хх-хх-МВ
Без кнопочного поста
С кнопочным постом местного управления (опробирования)
Подключение пожарных клапанов ОЗК к шкафу управления клапанами типа ШК12хх-хх-М
Без кнопочного поста:

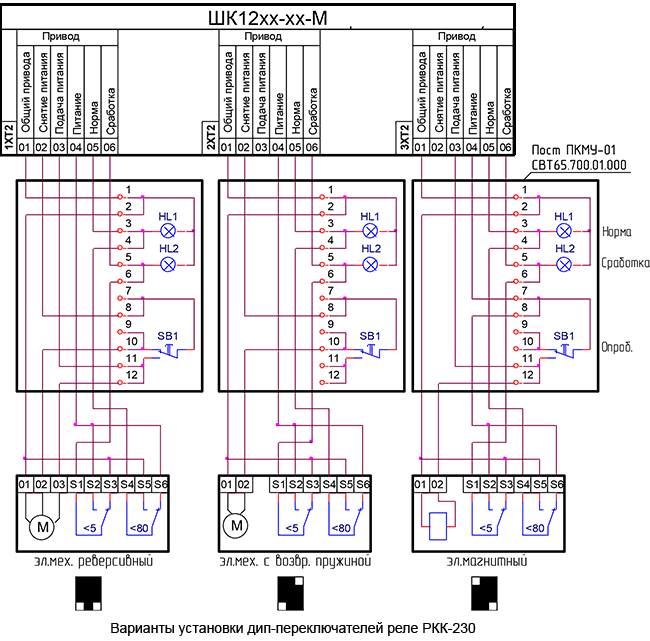

С кнопочным постом местного управления (опробирования):
