Пусковое роторное устройство УПРФ-630-БК У3 предназначено для пуска асинхронного двигателя АКБ-13-62-8 мощностью 560 кВт.
Устройство обеспечивает плавный пуск с помощью ступенчатого пускового сопротивления, переключение которого осуществляется в зависимости от времени.
Устройство используется вместо ранее выпускаемых станций управления ШДГ 6702-4БЕН и ШУЛМ 6401-4ВН1, сохраняя схему управления с пульта оператора от командо-контроллера и цепи внешних блокировок.
Структура условного обозначения
Обозначение пускового устройства формируется следующим образом:
- УПРФ — устройство пусковое роторное для двигателей с фазным ротором;
- 630 — типовой ток пускового устройства, А;
- БК — буровая установка, контейнерное исполнение;
- У3 — климатическое исполнение и категория размещения по ГОСТ 15150-69.
Функциональные возможности устройства
Устройство обеспечивает:
- пуск асинхронного фазного двигателя при подъеме лебедки с переключением секций пускового сопротивления в функции времени, шунтирование ступеней производится контакторами;
- пуск двигателя при спуске лебедки без переключения секций пускового сопротивления;
- автоматическое отключение реле времени первой ступени при начале пускового режима по сигналу включения двигателя;
- сигнализацию включения ступеней пускового сопротивления, наличия оперативного напряжения 220 В 50 Гц, включения режима опробования и включения защиты;
- сигнализацию с выводом на клеммник о включении реле защиты и последнего контактора (включение последней ступени);
- схему опробования при отключенной статорной цепи двигателя.
Защиты устройства
Устройство оснащено следующими видами защит:
- от затянувшегося пуска;
- от короткого замыкания в силовых диодах;
- от коммутационных перенапряжений в цепи ротора.
Примечание: для обеспечения нормальной работы двигателя с пусковым устройством в цепях включения двигателя обязательно должно быть предусмотрено реле токовой отсечки с уставкой 3…4 Iном (не входит в поставку).

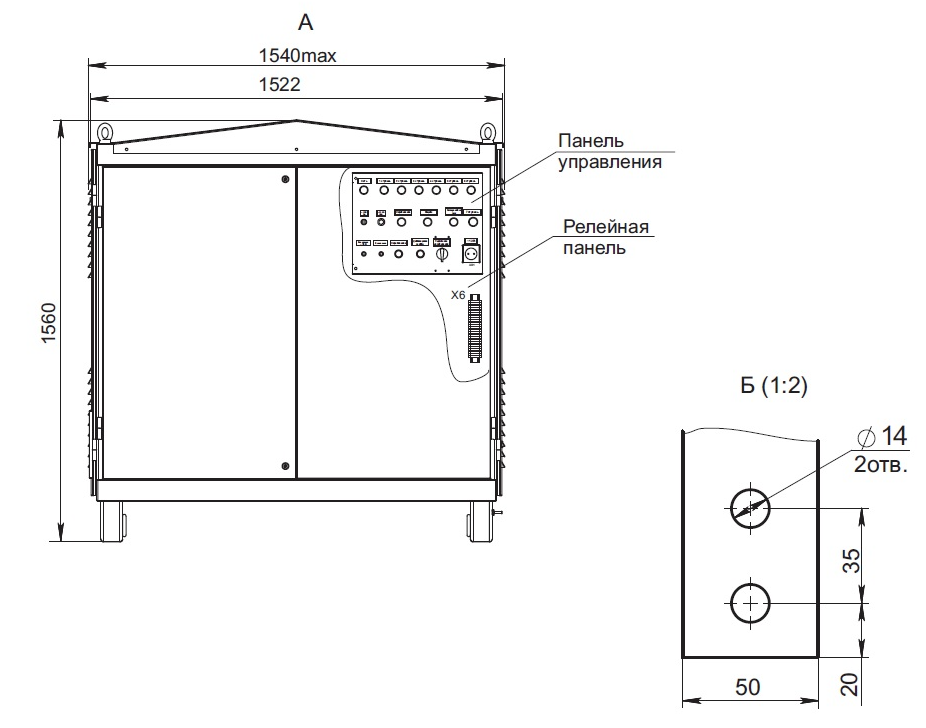

Габаритные размеры УПРФ-630-БК
Технические характеристики УПРФ-630-БК
| Номинальное линейное входное напряжение ротора, В, не более | 1000 |
| Номинальный ток ротора электродвигателя, А, не более | 400 |
| Частота напряжения ротора, Гц | 3…50 |
| Линейное напряжение ротора, В | 870 |
| Количество ступеней пускового сопротивления | 6 |
| Напряжение питания цепей управления, В | 220, 50 Гц |
| Число ступеней разгона | 7 |
| Тип резисторов | БУ6У2, 0,88 Ом, 80 А |
| Количество блоков резисторов, шт. | 20 |
| Допустимые интервалы между пусками, не менее, с | 60 |
| Исполнение | У3 |
| Степень защиты | IР21 |
| Масса, кг | 1100 |
