Тиристорное устройство управления БТУ 3601-4627Д 400А предназначено для организации быстродействующих электроприводов на базе высокомоментных двигателей постоянного тока мощностью до 18,5 кВт, а также других типов двигателей с номинальным током до 400 А и номинальным напряжением до 460 В.
Устройство обеспечивает надежное управление скоростью и током электропривода промышленных механизмов, включая подачу металлорежущих станков с числовым программным управлением.
Особенности конструкции
Устройство выполнено в блочном исполнении с открытым доступом к силовым элементам и рассчитано на встроенное размещение в шкафах комплектных устройств управления.
Конструктивно БТУ 3601-4627Д включает реверсивный управляемый тиристорный мост и систему управления на двух выемных печатных платах, обеспечивающих надежное функционирование всех узлов электропривода.
Состав и функциональные узлы
- Силовой блок — реверсивный трехфазный тиристорный мост;
- Блок управления на двух печатных платах с поворотной рамкой для удобного обслуживания;
- Система защиты от перегрузок, перенапряжений и отсутствия тока в цепи возбуждения;
- Регуляторы скорости и тока, функциональные преобразователи ЭДС двигателя;
- Узлы сигнализации и контроля состояния работы устройства.
Условия эксплуатации
- Высота над уровнем моря — до 1000 м;
- Невзрывоопасная окружающая среда без токопроводящей пыли и агрессивных паров;
- Температура окружающей среды: от +1 до +45 ºС, допускается превышение температуры внутри шкафов на 10 ºС относительно внешней;
- Вертикальное рабочее положение с небольшим допустимым отклонением.

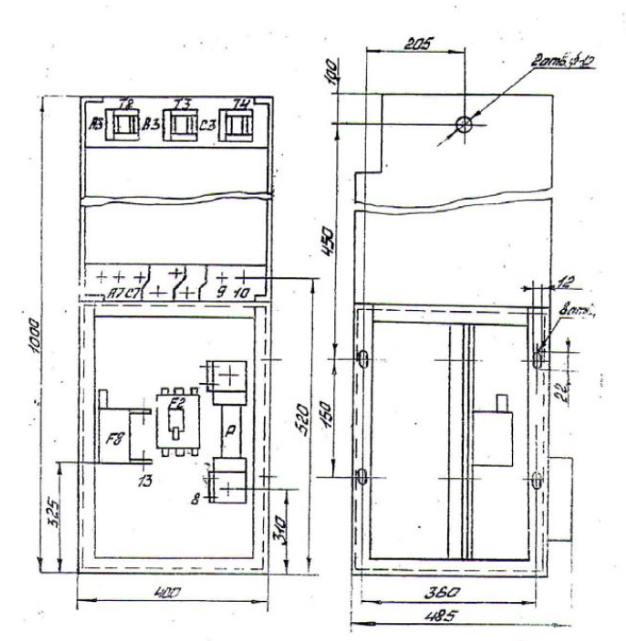

Габаритные размеры БТУ 3601-4627Д 400А
Технические характеристики БТУ 3601-4627Д 400А
| Напряжение питающей сети, В | 380 |
| Частота, Гц | 50 |
| Выпрямленное напряжение, В | 230 |
| Выпрямленный ток, А | 400 |
| Мощность, кВт | 92 |
| Масса, кг | 72 |
