Устройства управления однофазные реверсивные тиристорные серии БУ3609

Однофазные реверсивные тиристорные устройства управления серии БУ3609 предназначены для питания цепей якоря электродвигателей (исполнение Т).

Модели исполнения Т оснащены системой обратной связи по частоте вращения, что позволяет обеспечивать высокоточное регулирование частоты вращения якоря с диапазоном 1:2000.

Устройства находят применение в станкостроении и других отраслях промышленности, где требуется надежное управление малогабаритными однофазными электроприводами.

Структура условного обозначения

Обозначение устройств серии БУ3609 отражает их конструктивные особенности, номинальные параметры и климатическое исполнение:

• Б — блочная конструкция;
• У — унифицированное исполнение;
• 3 — класс устройства (со статическими преобразователями);
• 6 — группа класса (реверсивные);
• 09 — порядковый номер разработки (малогабаритные однофазные);
• Х — номинальный выпрямленный ток (2–10 А; 25 или 32 А);
• Х — номинальное выпрямленное напряжение (1 — 115 В, 2 — 230 В);
• Т — исполнение (Т — якорное устройство с обратной связью по частоте вращения; В — возбудитель);
• Х — напряжение питающей сети (1 — 220 В, 2 — 380 В, 3 — 400 В, 4 — 415 В, 5 — 440 В);
• У — климатическое исполнение (У — умеренный климат, Т — тропический);
• 4 — категория размещения.

Условия эксплуатации

Устройства управления серии БУ3609 рассчитаны на работу в стандартных промышленных условиях и обеспечивают надежную эксплуатацию при соблюдении следующих требований:

• высота над уровнем моря — не более 1000 м;
• невзрывоопасная окружающая среда, без токопроводящей пыли и агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
• рабочее положение — вертикальное.

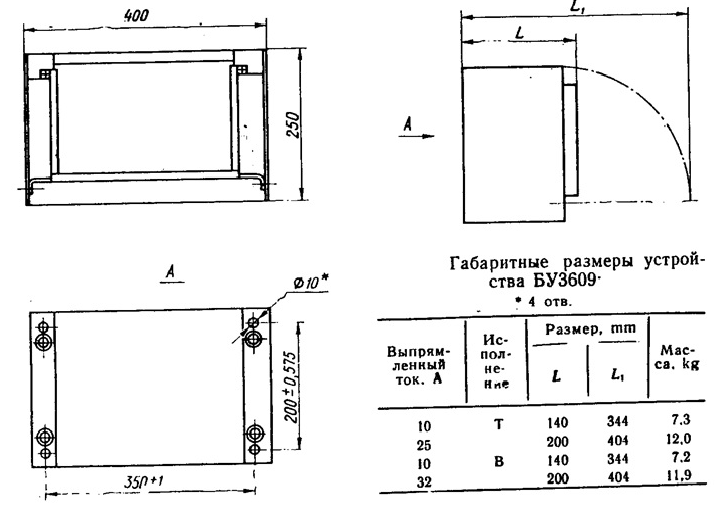

Габаритные размеры БУ3609

Технические характеристики БУ3609
