Вентиляционные шахты ZSP-R

Вентиляционные шахты ZSP-R используются для забора приточного воздуха или удаления вытяжного воздуха. При высоком уровне шума в вентиляционной шахте может быть установлен шумоглушитель.

Вентиляционные шахты изготавливаются круглой или квадратной формы.

Состоят из трех частей:

• Корпуса с соединительным фланцем или со специальным подключением
• Жалюзи на любой высоте и под любым углом, число которых зависит от требуемой площади свободного сечения.
• Оголовка, который бывает трех видов (плоский, конусообразный или наклонный).

Вентиляционные шахты устанавливаются при помощи фланцев или специального подключения, когда вентиляционная шахта крепится болтами к бетонному каналу.

Габаритные размеры вентиляционных шахт ZSP-R

Варианты оголовка

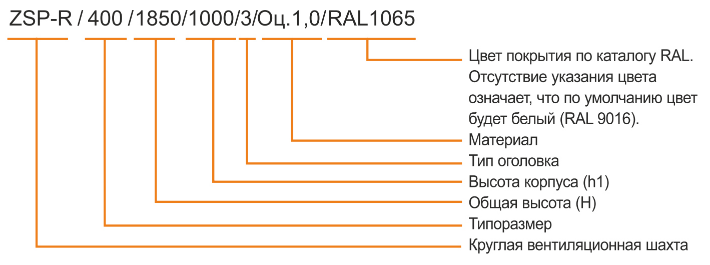

Условная схема обозначения
