Перфорированные потолочные диффузоры МАТ-ПЕРФ и МАТ-НОВ-ПЕРФ предназначены для создания воздушного потока в помещении и равномерного его распределения при входе, а также для обеспечения свободного выхода использованного воздуха.
Материалом служит черная сталь с белым полимерным покрытием (RAL 9016), но возможна окраска в любой цвет из каталога RAL.
Диффузоры МАТ-ПЕРФ и МАТ-НОВ-ПЕРФ монтируются непосредственно на воздуховод или на узел подключения УП6 с использованием заклепок.
Если они крепятся к УП6, то прямой участок воздуховода до узла подключения должен быть не менее 4 диаметров воздуховода.
Лицевые панели диффузоров съемные, что упрощает их монтаж и обеспечивает легкий доступ к воздуховоду.
Особенности
- Оснащены перфорированной передней пластиной и соединительной муфтой с уплотнением из резины.
- Высокая эжекция обеспечивает оптимальную разницу в температуре до 10 °C.
- Устанавливаются в подвесные потолки типа "Армстронг" и подобные, в помещениях различного назначения.

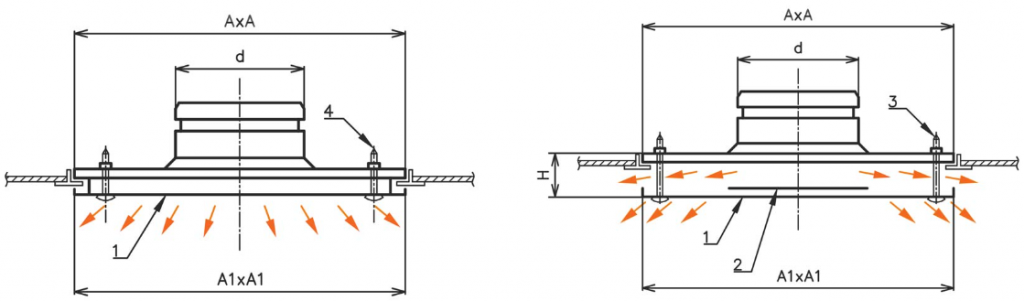

Технические характеристики МАТ-ПЕРФ и МАТ-НОВ-ПЕРФ
- Перфорированная панель;
- Рассекатель;
- Винт регулировки высоты Н;
- Винт крепления лицевой панели
| Типоразмер | А | А1 | d | H | |
| МАТ-ПЕРФ | 100 | 595 | 300 | 99 | 30-55 |
| МАТ-ПЕРФ | 125 | 300 | 124 | ||
| МАТ-ПЕРФ | 160 | 300 | 159 | ||
| МАТ-ПЕРФ | 200 | 400 | 199 | ||
| МАТ-ПЕРФ | 250 | 595 | 249 | ||
| МАТ-ПЕРФ | 315 | 595 | 314 | ||
| МАТ-ПЕРФ | 400 | 595 | 399 | ||
| МАТ-НОВ-ПЕРФ | 100 | 595 | 355 | 99 | — |
| МАТ-НОВ-ПЕРФ | 125 | 355 | 124 | — | |
| МАТ-НОВ-ПЕРФ | 160 | 355 | 159 | — | |
| МАТ-НОВ-ПЕРФ | 200 | 455 | 199 | — | |
| МАТ-НОВ-ПЕРФ | 250 | 595 | 249 | — | |
| МАТ-НОВ-ПЕРФ | 315 | 595 | 314 | — | |
| МАТ-НОВ-ПЕРФ | 400 | 595 | 399 | — | |
| МАТ-ПЕРФ | ||||||||||||
| Типоразмер | Расход воздуха (м3/ч, л/с и длина струи l0,2 (м) | ΔPt Падение давления (Па) | ||||||||||
| 100 | 2 | 2 | 3 | 11 | 24 | 41 | ||||||
| 125 | 1 | 2 | 3 | 6 | 22 | 52 | ||||||
| 160 | 2 | 3 | 4 | 11 | 26 | 56 | ||||||
| 200 | 2 | 3 | 5 | 13 | 31 | 67 | ||||||
| 250 | 2 | 3 | 4 | 15 | 18 | 37 | ||||||
| 315 | 2 | 3 | 5 | 10 | 22 | 58 | ||||||
| 400 | 3 | 4 | 4 | 12 | 34 | 54 | ||||||
| м3/ч | 80 | 120 | 160 | 250 | 375 | 400 | 600 | 1000 | 1250 | 20-25 | 30 | 35-40 |
| л/с | 22 | 33 | 44 | 69 | 104 | 111 | 167 | 278 | 347 | дБ(А) | ||
| МАТ-НОВ-ПЕРФ | |||||||||
| Типоразмер | Расход воздуха (м3/ч, л/с) и ΔPt Падение давления (Па) | ||||||||
| 100 | 21 | 48 | 101 | ||||||
| 125 | 20 | 42 | 97 | ||||||
| 160 | 15 | 37 | 72 | ||||||
| 200 | 15 | 47 | 67 | ||||||
| 250 | 18 | 27 | 57 | ||||||
| 315 | 11 | 23 | 54 | ||||||
| 400 | 14 | 32 | 52 | ||||||
| м3/ч | 150 | 225 | 325 | 500 | 875 | 1050 | 1525 | 2325 | 2925 |
| л/с | 42 | 62 | 90 | 139 | 243 | 292 | 424 | 646 | 812 |
| дБ(А) | 20-25 | 30 | 35-40 | ||||||

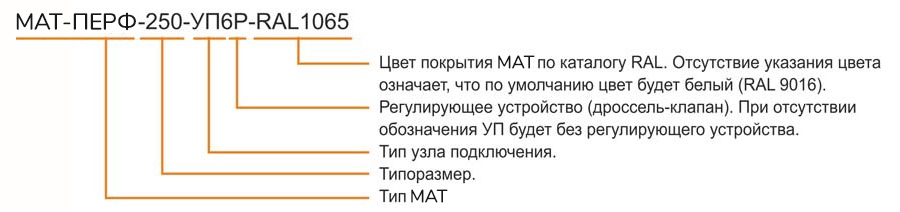

Условное обозначение
