Перфорированные потолочные диффузоры ППД1 и ППД2 предназначены для организации притока и равномерного распределения воздушного потока на входе в помещение и для обеспечения беспрепятственного выхода отработанного воздуха.
Диффузоры имеют переднюю перфорированную пластину и соединительную муфту с резиновым уплотнением. Обладают очень высокой эжекцией, что позволяет получить максимально допустимую разницу температур ΔТ 10 °C.
Монтируются в подвесной потолок типа «Армстронг» и аналогичные, в помещениях различного назначения.
Материал: сталь черная с полимерным покрытием белого цвета (RAL 9016). Возможна окраска в любой цвет по каталогу RAL.
Диффузоры ППД1 и ППД2 устанавливаются непосредственно на воздуховод или в узел подключения УП6 и крепятся при помощи заклепок. В случае крепления к УП6 длина прямого участка воздуховода до узла подключения должна составлять 4 диаметра воздуховода. Лицевые панели диффузоров съемные что облегчает монтаж и обеспечивая простой доступ к воздуховоду.

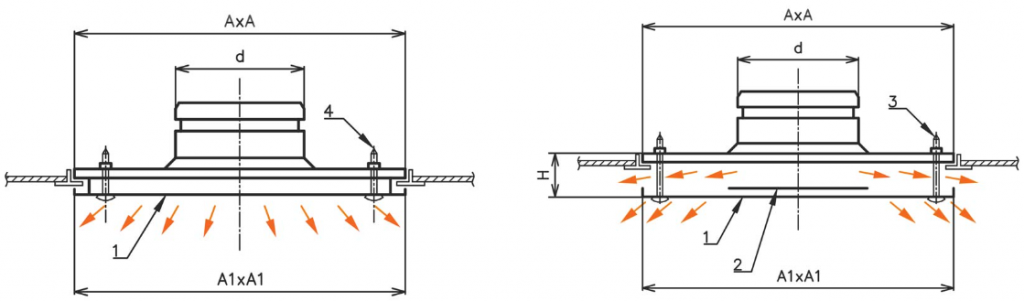

Габаритные размеры ППД1 и ППД2
- Перфорированная панель;
- Рассекатель;
- Винт регулировки высоты Н;
- Винт крепления лицевой панели
| Типоразмер | А | А1 | d | H | |
| ППД1 | 100 | 595 | 300 | 99 | 30-55 |
| ППД1 | 125 | 300 | 124 | ||
| ППД1 | 160 | 300 | 159 | ||
| ППД1 | 200 | 400 | 199 | ||
| ППД1 | 250 | 595 | 249 | ||
| ППД1 | 315 | 595 | 314 | ||
| ППД1 | 400 | 595 | 399 | ||
| ППД2 | 100 | 595 | 355 | 99 | — |
| ППД2 | 125 | 355 | 124 | — | |
| ППД2 | 160 | 355 | 159 | — | |
| ППД2 | 200 | 455 | 199 | — | |
| ППД2 | 250 | 595 | 249 | — | |
| ППД2 | 315 | 595 | 314 | — | |
| ППД2 | 400 | 595 | 399 | — | |
Технические характеристики ППД1 и ППД2
| ППД1 | ||||||||||||
| Типоразмер ППР1 | Расход воздуха (м3/ч, л/с и длина струи l0,2 (м) | ΔPt Падение давления (Па) | ||||||||||
| 100 | 2 | 2 | 3 | 11 | 24 | 41 | ||||||
| 125 | 1 | 2 | 3 | 6 | 22 | 52 | ||||||
| 160 | 2 | 3 | 4 | 11 | 26 | 56 | ||||||
| 200 | 2 | 3 | 5 | 13 | 31 | 67 | ||||||
| 250 | 2 | 3 | 4 | 15 | 18 | 37 | ||||||
| 315 | 2 | 3 | 5 | 10 | 22 | 58 | ||||||
| 400 | 3 | 4 | 4 | 12 | 34 | 54 | ||||||
| м3/ч | 80 | 120 | 160 | 250 | 375 | 400 | 600 | 1000 | 1250 | 20-25 | 30 | 35-40 |
| л/с | 22 | 33 | 44 | 69 | 104 | 111 | 167 | 278 | 347 | дБ(А) | ||
| ППД2 | |||||||||
| Типоразмер ППР2 | Расход воздуха (м3/ч, л/с) и ΔPt Падение давления (Па) | ||||||||
| 100 | 21 | 48 | 101 | ||||||
| 125 | 20 | 42 | 97 | ||||||
| 160 | 15 | 37 | 72 | ||||||
| 200 | 15 | 47 | 67 | ||||||
| 250 | 18 | 27 | 57 | ||||||
| 315 | 11 | 23 | 54 | ||||||
| 400 | 14 | 32 | 52 | ||||||
| м3/ч | 150 | 225 | 325 | 500 | 875 | 1050 | 1525 | 2325 | 2925 |
| л/с | 42 | 62 | 90 | 139 | 243 | 292 | 424 | 646 | 812 |
| дБ(А) | 20-25 | 30 | 35-40 | ||||||
Условное обозначение
Отсканируйте QR-код для перехода на акутальную страницу сайта ООО «Виктория»
