Низкоскоростной прямоугольный диффузор РЭД-ВНП1-315 предназначен для использования в системах вентиляции, где требуется подача очищенного воздуха с пониженной скоростью.
Особенностью данного устройства является возможность подачи воздуха с температурой ниже температуры воздуха в помещении, что способствует эффективному распределению воздушных масс.
Конструктивные особенности
Корпус воздухораспределителя изготовлен из перфорированной оцинкованной стали, что обеспечивает долговечность и устойчивость к коррозии.
Крышка с подводящим патрубком и нижняя глухая обечайка выполнены из листовой стали.
Конструкция предусматривает возможность индивидуального подбора размеров корпуса, включая наружный диаметр и высоту изделия, в зависимости от диаметра присоединительного патрубка.
Стандартное покрытие изделия – порошковое, цвет RAL 9016. По индивидуальному заказу возможно нанесение покрытия в любом цвете, соответствующем дизайну интерьера помещения.
Подключение воздухораспределителя к системе воздуховодов осуществляется посредством подводящего патрубка с использованием стандартных крепежных материалов. Конструкция обеспечивает простоту и надежность монтажа.
Использование низкоскоростных воздухораспределителей РЭД-ВНП1-315 позволяет создать комфортные условия в помещении за счет равномерного распределения воздушных потоков без создания сквозняков.

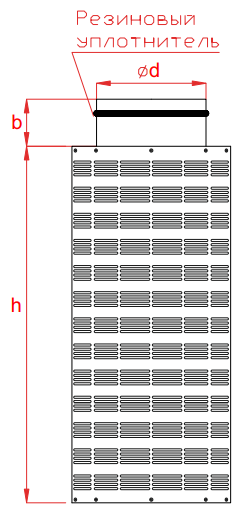

Габаритные размеры РЭД-ВНП1-315
| Размер Ød, мм | F0, м3 | Øa, мм | a, мм | b, мм | h, мм | Вес, кг |
| РЭД-ВНП1-315 | 1,76 | 480 | 480 | 88 | 1500 | 30,5 |
Технические характеристики РЭД-ВНП1-315
| Модель | F0 м3 | LwA = 25 дБ(A) | LwA = 35 дБ(A) | LwA = 45 дБ(A) | LwA = 60 дБ(A) | ||||||||||||||
| L0, м³/ч | ΔPполн, Па | Дальнобойность струи, м при Vx, м/с | L0, м³/ч | ΔPполн, Па | Дальнобойность струи, м при Vx, м/с | L0, м³/ч | ΔPполн, Па | Дальнобойность струи, м при Vx, м/с | L0, м³/ч | ΔPполн, Па | Дальнобойность струи, м при Vx, м/с | ||||||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | ||||||||||
| РЭД-ВНП1-315 | 1,76 | 850 | 6 | 1.3 | 0,5 | 1250 | 14 | 2,0 | 0,8 | 1800 | 30 | 2,8 | 1,1 | 0,8 | 3300 | 100 | 5,2 | 2,1 | 1,4 |
Аэродинамические характеристики РЭД-ВНП1-315
