Диффузор VSD35-1500 скрытого монтажа 4-х щелевой

Скачать документацию
ООО «Виктория»
ООО «Виктория»
г. Минск, Микрорайон Уручье, пр. Независимости, 199, центральный корпус, пом. 1. • Тел.: 8 (017) 399-83-88 • 5@v-klapan.by
VSD35-1500 Заказать

Диффузор VSD35-1500 скрытого монтажа 4-х щелевой предназначен для установки в приточной или вытяжной вентсистемах.

Отлично подходят для монтажа в сплошные растровые потолки и потолки из гипсокартона. Воздух подается в одном направлении.

Для упрощения монтажа в диффузорах предусмотрено скрытое винтовое крепление.

Особенности VSD35-1500

  • Номинальная длина от 600 до 1950 мм, от 1 до 4 щелей.
  • Для изготовления лицевой панели применяется экструдированный алюминиевый профиль.
  • Может окрашиваться в разные цвета.
  • Индивидуальное регулирование положения направляющих барабанов при необходимости.
  • Для систем с переменным и постоянным расходом воздуха
  • Имеют от 1 до 4 щелей.
  • Подача воздуха производится либо горизонтально, либо под углом.
  • Монтаж осуществляется в подвесной потолок, а также в небольшое межпотолочное пространство.
  • Возможна установка секциями.
  • Разность температур приточного воздуха и воздуха в помещении от –10 до +10 K

В устройство диффузора входят:

  • лицевая панель с индивидуально регулируемыми направляющими барабанами черного или белого цветов.
  •  статическая камера.
  •  патрубок для бокового подключения.
  •  подвесные кронштейны.

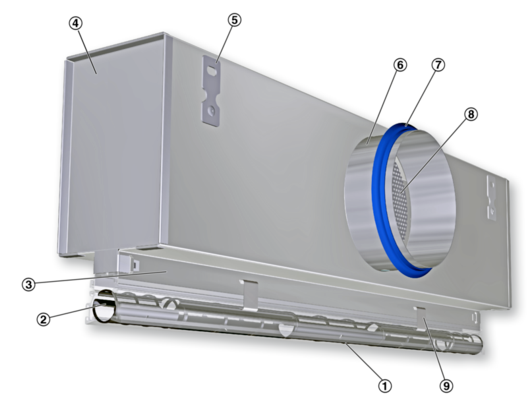

Конструкция VSD35-1500

Диффузор VSD35-1500 скрытого монтажа 4-х щелевой - 2

  1. Лицевая панель диффузора;
  2. Регулируемые направляющие барабаны;
  3. Горловина;
  4. Статическая камера;
  5. Подвесной кронштейн;
  6. Патрубок Опционально;
  7. Уплотнение;
  8. Заслонка клапана для балансировки расхода воздуха;
  9. Крепление пружинным зажимом.

Технические характеристики VSD35-1500

Номинальная длина 600, 750, 900, 1050, 1200, 1350, 1500, 1650, 1800, 1950 мм
Количество щелей 1, 2, 3, 4
Удлинение горловины 0, 30, 55, 80, 104, 105, 129 мм
Мин. уровень расхода воздуха 15 – 50 (л/с)/м или 54 – 180 (м³/ч)/м
Макс. уровень расхода воздуха, при LWA ≅ 50 дБ(A) 45 – 135 (л/с)/м или 162 – 486 (м³/ч)/м
Разность температур приточного воздуха и в помещении –10 до +10 K

VSD35-1, приточный воздух, разнонаправленная горизонтальная подача воздуха, уровень звуковой мощности и общий перепад давления

Номинальная длина V Положение заслонки клапана
0° 45° 90°
Номинальная длина V D = 98 D = 123 D = 98 D = 123 D = 98 D = 123
Δpt LWA Δpt LWA Δpt LWA Δpt LWA Δpt LWA Δpt LWA
Номинальная длина л/с м³/ч Па дБ(А) Па дБ(А) Па дБ(А) Па дБ(А) Па дБ(А) Па дБ(А)
1500 20 72 9 21 6 <15 20 22 11 17 41 22 19 18
30 108 20 32 13 27 44 33 23 28 92 34 43 29
1500 40 144 35 40 24 36 78 41 41 36 163 43 76 37
55 198 65 49 44 45 148 51 78 46 309 53 143 47

VSD35-2, приточный воздух, разнонаправленная горизонтальная подача воздуха, уровень звуковой мощности и общий перепад давления

Номинальная длина V Положение заслонки клапана
0° 45° 90°
Номинальная длина V D = 123 D = 138 D = 123 D = 138 D = 123 D = 138
Δpt LWA Δpt LWA Δpt LWA Δpt LWA Δpt LWA Δpt LWA
Номинальная длина л/с м³/ч Па дБ(А) Па дБ(А) Па дБ(А) Па дБ(А) Па дБ(А) Па дБ(А)
1500 35 126 9 22 7 20 23 23 15 20 49 23 32 21
55 198 22 34 17 32 55 35 38 33 120 37 79 34
1500 75 270 40 43 31 40 102 44 70 42 223 46 146 43
95 342 64 50 49 47 164 52 112 49 357 54 234 51

VSD35-3, приточный воздух, разнонаправленная горизонтальная подача воздуха, уровень звуковой мощности и общий перепад давления

Номинальная длина V Положение заслонки клапана
0° 45° 90°
Номинальная длина V D = 138 D = 158 D = 138 D = 158 D = 138 D = 158
Δpt LWA Δpt LWA Δpt LWA Δpt LWA Δpt LWA Δpt LWA
Номинальная длина л/с м³/ч Па дБ(А) Па дБ(А) Па дБ(А) Па дБ(А) Па дБ(А) Па дБ(А)
1500 55 198 12 26 9 23 33 27 21 24 74 28 45 25
80 288 26 36 18 33 70 38 44 35 157 39 95 36
1500 105 378 45 44 31 41 121 46 76 43 271 48 163 44
130 468 68 50 48 47 185 52 116 49 415 55 249 51

VSD35-4, приточный воздух, разнонаправленная горизонтальная подача воздуха, уровень звуковой мощности и общий перепад давления

Номинальная длина V Положение заслонки клапана
0° 45° 90°
Номинальная длина V D = 158 D = 198 D = 158 D = 198 D = 158 D = 198
Δpt LWA Δpt LWA Δpt LWA Δpt LWA Δpt LWA Δpt LWA
Номинальная длина л/с м³/ч Па дБ(А) Па дБ(А) Па дБ(А) Па дБ(А) Па дБ(А) Па дБ(А)
1500 70 252 12 26 7 22 31 27 15 22 70 28 30 23
100 360 23 36 13 31 64 37 30 32 143 39 62 33
1500 135 486 43 44 24 39 116 46 54 41 260 48 112 42
165 594 63 50 36 45 173 52 81 47 388 55 168 49

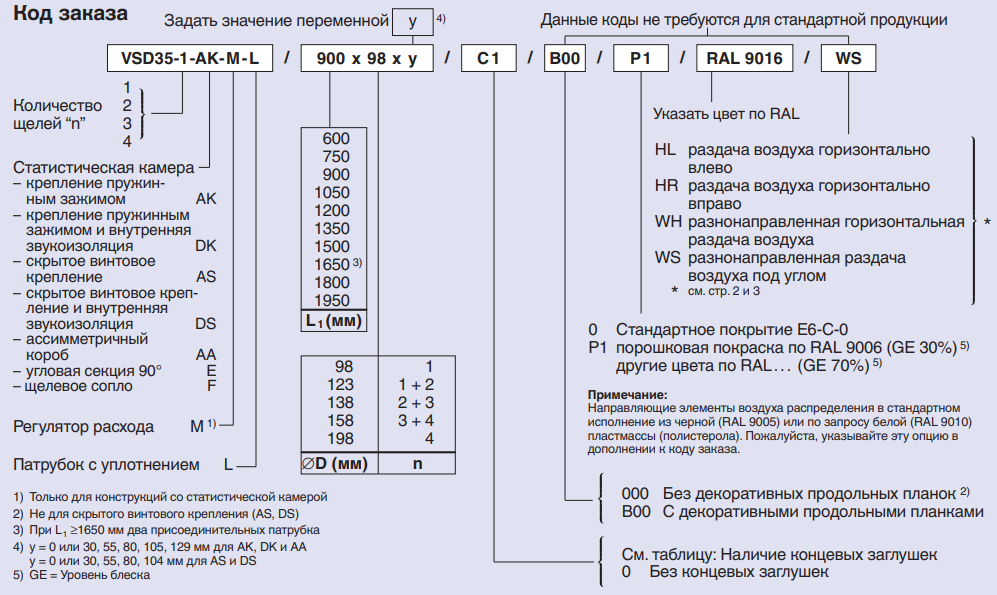

Схема обозначения

Диффузор VSD35-1500 скрытого монтажа 4-х щелевой - 3
