Виброизоляторы для вентиляторов

Виброизоляторы предназначены для снижения динамических усилий, передающихся на различные конструкции от установленных на них вентиляторов.

Другими словами, они применяются для снижения шумового фона и вредных механических нагрузок на смежную аппаратуру и обслуживающий персонал.

Применение виброизоляторов регламентируется в документе СП 51.13330.2011 «Защита от шума. Актуализированная редакция СНиП 23-03-2003»: «…11.21 Для предотвращения проникновения повышенного шума от оборудования в другие помещения здания следует виброизолировать агрегаты с помощью пружинных, резиновых или комбинированных виброизоляторов;…»

Крепление виброизоляторов к конструкциям регламентируется в СП 73.13330.2012 «Внутренние санитарно-технические системы зданий».

Вентиляторы радиальные на виброоснованиях и на жестком основании, устанавливаемые на фундаменты, должны закрепляться анкерными болтами. При установке вентиляторов на пружинные виброизоляторы последние должны иметь равномерную осадку. Виброизоляторы к полу крепить не требуется. 6.5.12. При установке вентиляторов на металлоконструкции виброизоляторы следует крепить к ним. Элементы металлоконструкций, к которым крепятся виброизоляторы, должны совпадать с соответствующими элементами рамы вентиляторного агрегата…»

Модельный ряд

• ДО;
• ВП;
• ВР.

За основу для производства пружинных виброизоляторов типа ДО была взята разработка ЦНИИ Промзданий 1978 года Серия 3.001-2. Впоследствии, взамен части типоразмерной линейки (ДО-38, ДО-39, ДО-40, ДО-41), была разработана собственная линейка виброизоляторов типа ВП. При тех же характеристиках они отличаются меньшей металлоемкостью.

Конструктивно виброизолятор пружинный состоит из цилиндрической пружины, к торцевым виткам которой жестко прикреплены штампованные пластины. Типы ДО и ВП предназначены для эксплуатации при температурах до -40 градусов.

Для более удобного и быстрого монтажа-демонтажа вентиляторов рекомендуется использовать монтажные рамы. Монтажная рама жестко крепится к основанию (фундаменту). После чего на нее устанавливается вентилятор с уже закрепленными виброизоляторами. Виброизоляторы могут крепиться как на болтовое соединение, так и с помощью сварки.

Виброизоляторы марки ВР применяются для комплектации взрывозащищенных промышленных вентиляторов. Материал – резиновая смесь 51-1562 по ТУ 105 1325-79. Температурный диапазон применения виброизоляторов типа ВР: до -25 градусов. Конструктивно состоит из резиновой пружинящей части и металлического подпятника, на выступающую втулку которого она просто надевается. Подпятник уже входит в комплект поставки.

Особенности эксплуатации виброизоляторов

1. Следует обращать внимание на различие приведенных в таблицах параметров для разных типов виброизоляторов: нагрузка min- max и рабочая-предельная; высота пружины под нагрузкой и деформация пружины под нагрузкой. Параметры приводятся по результатам испытаний разработчиков.
2. Деформация (осадка пружин) под нагрузкой, отличающейся от указанной в таблице, применяется пропорционально нагрузке.

Габаритные размеры

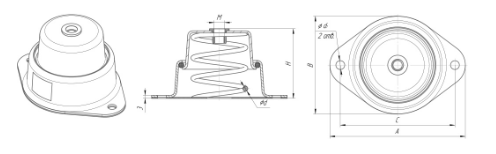

Виброизоляторы типа ДО

ТУ 4863-035-11865045-05

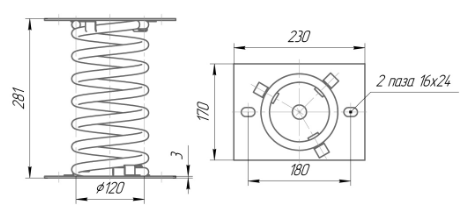

Виброизоляторы типа ВП

ТУ 4863-035-11865045-05

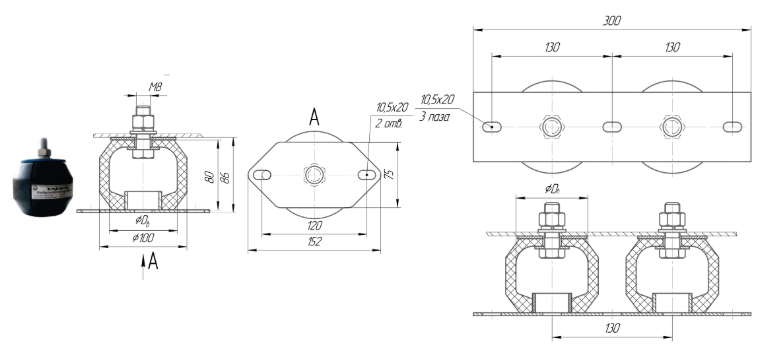

Виброизоляторы типа ВР

ТУ 4863-081-11865045-11

Примечания:

1. Деформация (осадка пружин) под нагрузкой, отличающейся от указанной в таблице, применяется пропорционально нагрузке.
2. Для виброизоляторов всех типов ДО число витков пружин равно 6,5.
3. Для виброизоляторов ДО Н и Н0 даны в свободном состоянии.
