Фланцы предназначены для облегчения соединения радиальных вентиляторов с ответными воздуховодами. Фланцы изготавливаются из оцинкованной или нержавеющей стали.
Фланец типа ФВТ для вентиляторов общего назначения "О" выполнен из углеродистой стали, которые используются для перемещения дымовоздушных смесей с температурой от минус 45ºС до 400ºС.
Фланец типа ФВТ для коррозионностойких теплостойких вентиляторов "К" выполнен из нержавеющей стали и используется для перемещения дымовоздушных смесей с температурой от минус 60ºС до плюс 600ºС.
Фланцы применяются для соединения воздуховодов между собой и с фасонными изделиями. Круглый фланец представляет собой кольцо с толщиной стенки 1,5 мм и диаметром 180 мм с неотбортованной поверхностью, с толщиной стенки 1,5 мм с диаметром 200 мм до 400 мм, с толщиной стенки 2,0 мм и диаметром более 400 мм с отбортованной поверхностью.
Внутренний диаметр фланца равен диаметру воздуховода. Фланцы диаметров менее 200 мм изготавливаются из стальной полосы.

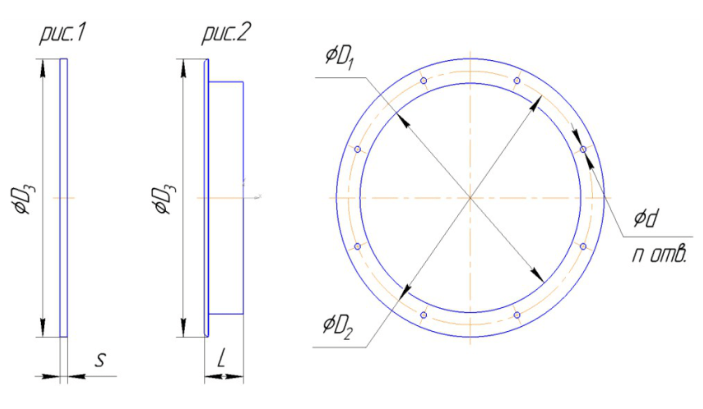

Конструкция фланца
По окружности фланца располагаются крепежные отверстия, количество которых зависит от диаметра фланца. Фланцы подходят для воздуховодов из оцинкованной и нержавеющей стали а также сварных воздуховодов и обеспечивают надежное соединение без зазоров и выступов. Чаще всего соединение воздуховодов с помощью фланцев применяется при монтаже систем дымоудаления, аспирации и пневмотранспорта.
Габаритные размеры ФВТ
| Обозначение | Вентилятор | Исп. | Размеры, мм | n | Рис. | Масса, кг | ||||
| L | D1 | D2 | D3 | d | ||||||
| ФВТ – 140 | ВР 100-35-3,55 | 1 | - | 140 | 170 | 193 | 6,5х12 | 6 | 1 | 0,20 |
| ФВТ – 180 | ВР 100-35-4 | 1 | - | 175 | 219 | 255 | 6,5х12 | 6 | 1 | 0,27 |
| ФВТ – 200 | ВР 280-46-2 | 1 | 45 | 203 | 230 | 257 | 6,5х12 | 8 | 2 | 0,53 |
| ВР 240-26-2,5 | 1 | |||||||||
| ФВТ – 250 | ВР 85-77-2,5 | 1 | 45 | 253 | 280 | 307 | 6,5х12 | 8 | 2 | 0,66 |
| ВР 280-46-2,5 | 1 | |||||||||
| ВР 240-26-3,15 | 1 | |||||||||
| ВР 100-45-4,25 | 1 | |||||||||
| ВР 120-28-5 | 1 | |||||||||
| ФВТ – 280 | ВР 85-77-2,8 | 1 | 45 | 283 | 310 | 337 | 6,5х12 | 8 | 2 | 0,74 |
| ФВТ – 315 | ВР 85-77-3,15 | 1 | 45 | 318 | 348 | 372 | 6,5х12 | 8 | 2 | 0,83 |
| ВР 280-46-3,15 | 1 | |||||||||
| ВР 240-26-4 | 1 | |||||||||
| ВР 120-28-6,3 | 1 | |||||||||
| ВР 100-35-5 | 1 | |||||||||
| ФВТ – 355 | ВР 85-77-3,55 | 1 | 42 | 358 | 385 | 425 | 6,5х12 | 8 | 2 | 0,93 |
| ВР 100-35-8 | 1 | |||||||||
| ВР 100-35-5,6 | 1 | |||||||||
| ФВТ –400 | ВР 85-77-4 | 1 | 42 | 404 | 435 | 470 | 6,5х12 | 8 | 2 | 1,4 |
| ВР 280-46-4 | 1 | |||||||||
| ВО 6-300-4 | 1 | |||||||||
| ВО 2,3-130-4 | 1 | |||||||||
| ВР 120-28-8 | 1,5 | |||||||||
| ВР 120-45-5 | 5 | |||||||||
| ВР 100-35-6,3 | 1 | |||||||||
| ФВТ – 450 | ВР 85-77-4,5 | 1 | 42 | 450 | 480 | 520 | 9 | 16 | 2 | 1,6 |
| ВР 100-45-8 | 1 | |||||||||
| ФВТ –500 | ВР 85-77-5 | 1 | 42 | 504 | 535 | 570 | 9 | 16 | 2 | 1,8 |
| ВР 280-46-5 | 1 | |||||||||
| ВО 6-300-5 | 1 | |||||||||
| ВО 2,3-130-5 | 1 | |||||||||
| ВР 120-28-10 | 1,5 | |||||||||
| ВР 120-45-6,3 | 5 | |||||||||
| ФВТ – 560 | ВР 85-77-5,6 | 1 | 42 | 560 | 590 | 630 | 9 | 16 | 2 | 2 |
| ВО 2,3-130-5,6 | 1 | |||||||||
| ВР 100-50-8 | 1 | |||||||||
| ФВТ –630 | ВР 85-77-6,3 | 1 | 42 | 634 | 665 | 700 | 9 | 16 | 2 | 2,2 |
| ВР 280-46-6,3 | 1 | |||||||||
| ВО 6-300-6,3 | 1 | |||||||||
| ВО 16-280-6,3 | 1 | |||||||||
| ВР 2,3-130-6,3 | 1 | |||||||||
| ВР 100-50-9 | 1 | |||||||||
| ВР 120-45-8 | 5 | |||||||||
| ФВТ – 710 | ВР 85-77-7,1 | 1 | 42 | 710 | 745 | 780 | 10,5х20 | 16 | 2 | 2,5 |
| ВО 2,3-130-7,1 | 1 | |||||||||
| ФВТ – 800 | ВР 85-77-8 | 1,5 | 42 | 804 | 840 | 870 | 10,5х20 | 16 | 2 | 2,8 |
| ВР 280-46-8 | 1 | |||||||||
| ВО 6-300-8 | 1 | |||||||||
| ВО 2,3-130-8 | 1 | |||||||||
| ВР 180-55-10 | 5 | |||||||||
| ФВТ – 900 | ВО 2,3-130-9 | 1 | 42 | 900 | 940 | 970 | 10,5х20 | 24 | 2 | 3,1 |
| ФВТ – 1000 | ВР 85-77-9 | 1 | 42 | 1004 | 1035 | 1070 | 10,5х20 | 24 | 2 | 3,5 |
| ВР 85-77-10 | 1,5 | |||||||||
| ВР 180-55-12 | 5 | |||||||||
| ВО 6-300-10 | 1 | |||||||||
| ВО 2,3-130-10 | 1 | |||||||||
| ФВТ – 1120 | ВО 2,3-130-11,2 | 1 | 42 | 1120 | 1155 | 1190 | 10,5х20 | 24 | 2 | 4,0 |
| ФВТ – 1250 | ВР 85-77-11,2 | 1 | 42 | 1254 | 1290 | 1320 | 10,5х20 | 24 | 2 | 4,3 |
| ВР 85-77-12,5 | 1,5 | |||||||||
| ВО 6-300-12,5 | 1 | |||||||||
| ВО 2,3-130-12,5 | 1 | |||||||||
| ФВТ – 1400 | ВР 80-76-16 | 5 | - | 1446 | 1490 | 1530 | 15х25 | 32 | 1 | 12 |
| ФВТ – 1800 | ВР 80-76-20 | 5 | - | 1812 | 1865 | 1906 | 15х25 | 40 | 1 | 24,5 |
Условное обозначение
Пример заказа
- ФВТ-3,15-О – Фланец ФВТ-3,15 в общепромышленном исполнении.
- ФВТ-3,15-К – Фланец ФВТ-3,15 коррозионностойкий
Применяемость
| Тип вентилятора | Типоразмер вентилятора | диапазон давления | |||||||||||
| 2 | 2,5 | 2,8 | 3,15 | 3,55 | 4 | 4,25 | 4,5 | 5 | 5,6 | 6,3 | |||
| ВР | 85-77 исп.1 | ФВТ-250 | ФВТ-280 | ФВТ-315 | ФВТ-355 | ФВТ-400 | ФВТ-450 | ФВТ-500 | ФВТ-560 | ФВТ-630 | низкий | ||
| 85-77 исп.5 | низкий | ||||||||||||
| 80-76 исп.5 | низкий | ||||||||||||
| 280-46 исп.1 | ФВТ-200 | ФВТ-250 | ФВТ-315 | ФВТ-400 | ФВТ-500 | ФВТ-630 | средний | ||||||
| 100-35 исп.1 | ФВТ-140 | ФВТ-180 | ФВТ-315 | ФВТ-355 | ФВТ-400 | средний | |||||||
| 100-45 исп.1 | ФВТ-250 | средний | |||||||||||
| 100-50 исп.1 | средний | ||||||||||||
| 180-55 исп.5 | средний | ||||||||||||
| 240-26 исп.1 | ФВТ-200 | ФВТ-250 | ФВТ-315 | высокий | |||||||||
| 120-28 исп.1 | ФВТ-250 | ФВТ-315 | высокий | ||||||||||
| 120-28 исп.5 | высокий | ||||||||||||
| 120-45 исп.5 | ФВТ-400 | ФВТ-500 | средний пылевые | ||||||||||
| ВКР | ВО 6-300 | ФВТ-400 | ФВТ-500 | ФВТ-630 | низкий | ||||||||
| ВО 16-280 | ФВТ-630 | ||||||||||||
| ВО 2,3-130 | ФВТ-400 | ФВТ-500 | ФВТ-560 | ФВТ-630 | |||||||||
| Тип вентилятора | Типоразмер вентилятора | диапазон давления | |||||||||
| 7,1 | 8 | 9 | 10 | 11,2 | 12 | 12,5 | 16 | 20 | |||
| ВР | 85-77 исп.1 | ФВТ-710 | ФВТ-800 | ФВТ-1000 | ФВТ-1000 | ФВТ-1250 | ФВТ-1250 | низкий | |||
| 85-77 исп.5 | ФВТ-800 | ФВТ-1000 | ФВТ-1250 | низкий | |||||||
| 80-76 исп.5 | ФВТ-1400 | ФВТ-1800 | низкий | ||||||||
| 280-46 исп.1 | ФВТ-800 | средний | |||||||||
| 100-35 исп.1 | ФВТ-355 | средний | |||||||||
| 100-45 исп.1 | ФВТ-450 | средний | |||||||||
| 100-50 исп.1 | ФВТ-560 | ФВТ-630 | средний | ||||||||
| 180-55 исп.5 | ФВТ-800 | ФВТ-1000 | средний | ||||||||
| 240-26 исп.1 | высокий | ||||||||||
| 120-28 исп.1 | ФВТ-400 | ФВТ-500 | высокий | ||||||||
| 120-28 исп.5 | ФВТ-400 | ФВТ-500 | высокий | ||||||||
| 120-45 исп.5 | ФВТ-630 | средний пылевые | |||||||||
| ВКР | ВО 6-300 | ФВТ-800 | ФВТ-1000 | ФВТ-1250 | низкий | ||||||
| ВО 16-280 | |||||||||||
| ВО 2,3-130 | ФВТ-710 | ФВТ-800 | ФВТ-900 | ФВТ-1000 | ФВТ-1120 | ФВТ-1250 | |||||
