Клапан герметический вентиляционный ГК ИА 01009-1200

Клапаны герметические вентиляционные ГК ИА 01009-1200 предназначены для установки на воздуховодах вентиляционных систем с относительной влажностью до 98%, при температуре от 243°К до 323°К (от -30°С до +50°С) при номинальном давлении среды в трубопроводе в пределах 0,005 – 0,006 МПа (0,05 – 0,06 кгс/см2) в виде запорных устройств.

Клапаны герметические вентиляционные (тип ГК ИА) – гермоклапаны ГК ИА 01009-1200 предназначены для полной изоляции помещений от внешней среды или от других помещений.

Управляется клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01009-1200 электроприводом. Клапаны герметические вентиляционные (тип ГК ИА) – гермоклапаны ГК ИА 01009-1200 по комплектуются электроприводами по согласованию с заказчиком.

 При установке положение клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-1200 – возможно любое допустимое электроприводом и которое не препятствует управлять клапаном герметическим вентиляционным (тип ГК ИА) – гермоклапаном ГК ИА 01009-1200.

Основными  комплектующими клапанов герметических вентиляционных являются:

• Корпус. Через него при открытой заслонке клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-1200 проходит среда.
• Тарель. Перекрывающее устройство, которое обеспечивает герметичное закрытие пропускного канала клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-1200;
• Рычаг. Прижимает тарель к поверхности седла корпуса клапана;
• Ось. Соединяет тарель с рычагом;
• Пружина. Фиксирует тарель на потоке, содействует  при открытии и закрытии клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-1200;
• Вал. Подает движение от привода через рычаг тарели;
• Электропривод. Передает вращение на вал;
• Ограничитель. Создает условия работы клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01010-1200 при любом расположении вала. Крепится на валу с помощью штифта, исполняя при этом функции упорного подшипника.

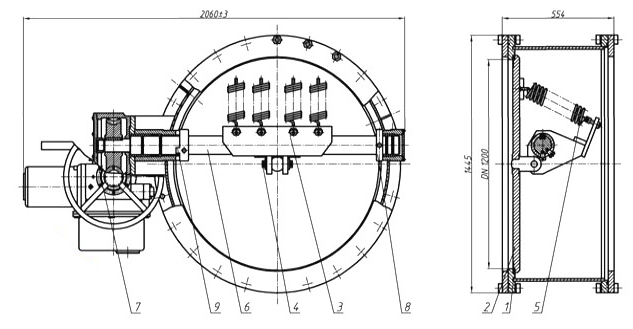

Основные комплектующие и принцип работы

1. Корпус
2. Тарель
3. Рычаг
4. Ось
5. Пружина
6. Вал
7. Электропривод
8. Кольцо
9. Ограничитель

Корпус 1 клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-1200 с электроприводом при помощи ответных фланцев соединяется с воздуховодами.Торцы вентиляционных труб, между которыми устанавливается клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01009-1200, должны быть в таком укрепленном положении, чтобы нагрузка от  самого трубопровода не переносилась на болтовые сцепления фланцев.

В процессе открытия клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-1200 электропривод подает вращение на вал 6, соединенного с тарелью 2. В начале поворота вала на 20°-30° тарель отсоединяется от седла корпуса клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-1200, проворачиваясь, что достигается с помощью трех пружин 5.

При последующем повороте вала на 90° тарель вместе с рычагом 3 становится параллельно линии оси прохода клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-1200,  создавая условия для  свободного прохождение воздушной среды. Движение вала прекращается при срабатывании микровыключателя, который приостанавливает цепь управления электродвигателем.

Закрытие  клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-1200 происходит в обратной последовательности. Тарель снова поворачивается на 90°, и останавливается параллельно посадочной части. Далее, при последующем повороте вала на 20-30° плотно притягивается к посадочной части корпуса. Вращение вала останавливается при срабатывании  микропереключателя, который разъединяет  цепь электропривода.

Устройство электропривода допускает выполнять:

• дистанционную или местную сигнализацию конечных положений запорного механизма «открыто» – «закрыто»;
• автоматическую приостановку запорного устройства при достижении конечных положений;
• автоматическую приостановку запорного устройства  при превышении заданного крутящего момента.

Герметичность мест выхода вала создается резиновыми уплотнительными кольцами.

Комплектность ГК ИА 01009-1200

• клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01009-1200  с электроприводом или партия клапанов герметических вентиляционных (тип ГК ИА) – гермоклапанов ГК ИА 01009-1200 с электроприводами.
• паспорт – 1 экземпляр на каждый клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01009-1200;
• руководство по эксплуатации и техническое описание – 1 экземпляр на каждый клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01009-1200;
• паспорт, техническое описание, инструкция по монтажу и эксплуатации электропривода;
• ответные фланцы с  и крепежными элементами.

Обозначение ГК ИА 01009-1200

Технические характеристики ГК ИА 01009-1200
