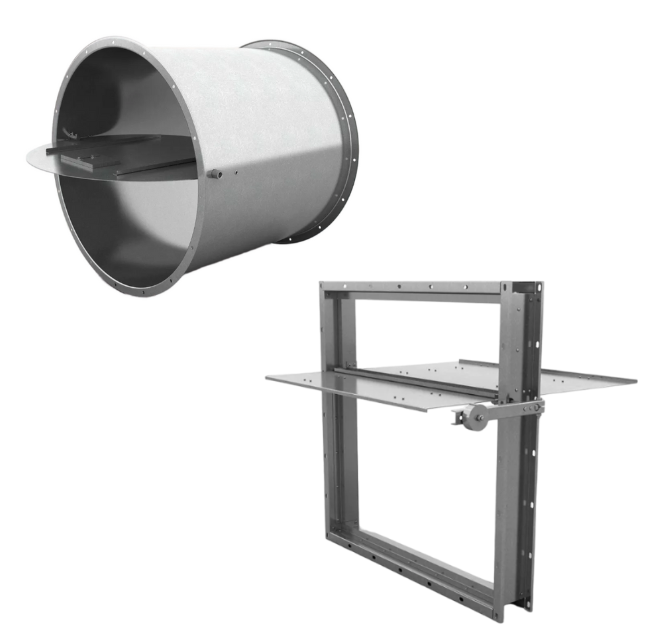

Универсальные обратные клапаны КЛАРА, КЛАРА-КРОС

КЛАРА – это универсальные обратные клапаны, которые используются в вентиляционных системах для автоматического перекрытия воздуховода.

Их основное назначение – предотвращение свободного перетекания воздуха при остановке вентилятора.

Принцип работы клапанов основан на гравитационном действии: лопатки открываются под напором воздушного потока и автоматически закрываются после прекращения подачи воздуха.

Исполнение

• Общепромышленное (Н);
• Коррозионностойкое (К).

Конструктивные особенности

Клапаны КЛАРА® состоят из коробчатого корпуса и стальных листовых лопаток. В отличие от аналогов, они оснащены усиленным корпусом, который выдерживает кратковременные механические нагрузки и защищает устройство от перекосов при монтаже.

На боковой поверхности предусмотрен регулируемый противовес, что позволяет настраивать работу клапана в зависимости от плоскости установки. Благодаря этому клапаны сохраняют работоспособность при любой пространственной ориентации.

Технические характеристики КЛАРА, КЛАРА-КРОС

• Назначение: обратный;
• Канальный клапан;
• Рабочее давление до 800 Па;
• Климатическое исполнение по ГОСТ 15150-69: УХЛ2.

Скорость потока воздуха:

• на вертикальных участках: 4 … 12 м/с;
• на горизонтальных участках: 6 … 12 м/с.

Пространственная ориентация:

• КЛАРА: произвольная;
• КЛАРА-КРОСС: горизонтальная.
