Прямоугольные обратные клапаны серии КО предназначены для предотвращения обратного движения воздушного потока в системах вентиляции и кондиционирования.
Они автоматически перекрывают канал при остановке вентилятора, исключая утечку тёплого или охлаждённого воздуха, а также попадание наружного воздуха или загрязнений.
Конструкция и принцип работы
Клапан представляет собой корпус прямоугольной формы с установленными внутри легкими подвижными створками. При включении вентилятора створки открываются под действием воздушного потока. Когда приток воздуха прекращается, створки закрываются под собственной массой или под действием пружинного механизма.
Область применения
Обратные клапаны КО применяются в приточных и вытяжных вентиляционных установках административных, производственных и жилых зданий. Они обеспечивают надёжную защиту воздуховодов от обратной тяги и образования конденсата.
Преимущества КО
- Простота установки и обслуживания
- Надежная работа в любых климатических условиях
- Минимальное аэродинамическое сопротивление
- Разнообразие типоразмеров под любые воздуховоды
Габаритные размеры КО

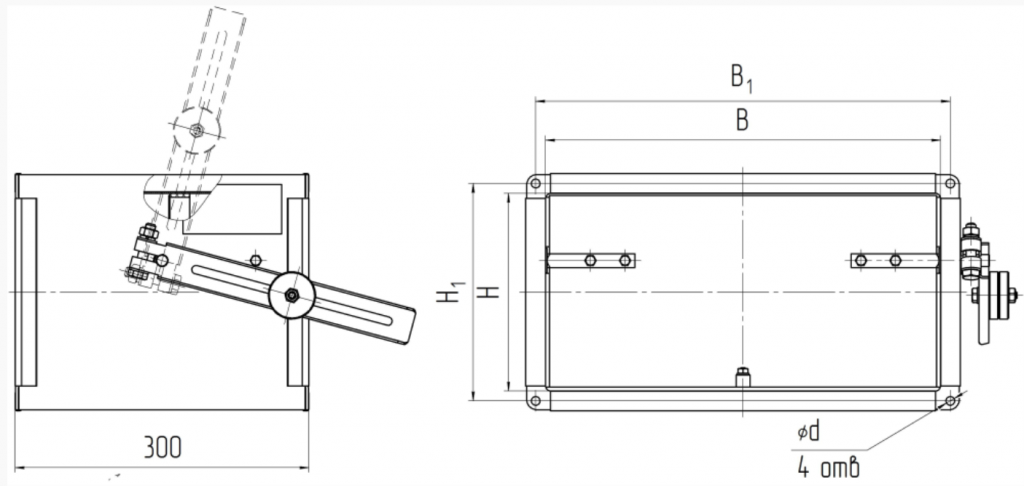

Рис.1

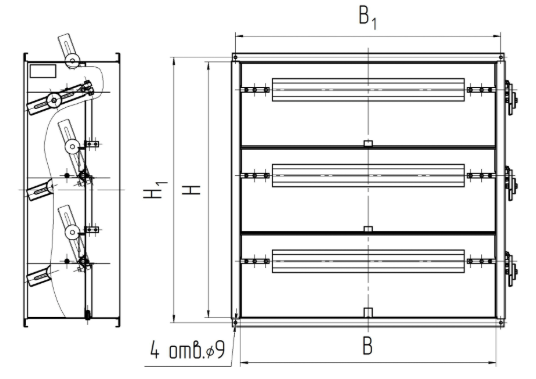

Рис.2
| Обозначение клапанов | Размеры, мм | Масса, кг | Рис. | |||
| В | Н | В1 | Н1 | |||
| КОП-150х150 | 150 | 150 | 170 | 170 | 3,7 | 1 |
| КОП-200х200 | 200 | 200 | 220 | 220 | 4,5 | |
| КОП-200х250 | 200 | 250 | 270 | 5,0 | ||
| КОП-200х300 | 200 | 300 | 320 | 5,5 | ||
| КОП-250х250 | 250 | 250 | 270 | 270 | 5,5 | |
| КОП-250х300 | 250 | 300 | 320 | 6,0 | ||
| КОП-250х400 | 250 | 400 | 420 | 7,1 | ||
| КОП-300х300 | 300 | 300 | 320 | 320 | 6,6 | |
| КОП-300х400 | 300 | 400 | 420 | 7,7 | ||
| КОП-400х400 | 400 | 400 | 420 | 8,2 | ||
| КОП-400х500 | 400 | 500 | 520 | 9,9 | ||
| КОП-400х600 | 400 | 600 | 430 | 630 | 10,3 | |
| КОП-500х500 | 500 | 500 | 520 | 520 | 10,3 | |
| КОП-500х800 | 500 | 800 | 530 | 830 | 18,7 | 2 |
| КОП-500х1000 | 500 | 1000 | 1030 | 21,7 | ||
| КОП-600х500 | 600 | 500 | 630 | 530 | 16,2 | |
| КОП-600х600 | 600 | 600 | 630 | 16,9 | ||
| КОП-600х800 | 600 | 800 | 830 | 20,2 | ||
| КОП-600х1000 | 600 | 1000 | 1030 | 23,4 | ||
| КОП-800х800 | 800 | 800 | 830 | 830 | 25,1 | |
| КОП-1000х1000 | 1000 | 1000 | 1030 | 1030 | 34,3 | |
