Обратные клапаны ОКПк предназначены для предотвращения утечек теплого воздуха при неработающем вентиляторе приточной вентиляции.
Клапаны ОКПк в общепромышленном исполнении изготавливаются по ТУ 4863-042-11865045-2008.
Клапаны ОКПкв во взрывозащищенном исполнении изготавливаются по ТУ 4863-115-11865045-2014.
Клапан ОКПк состоит из корпуса в виде цилиндрической обечайки, внутри которого, на эксцентрично установленных осях, закреплена лопатка, свободно поворачивающаяся во втулках и уравновешенная противовесом.
Клапаны устанавливаются на вертикальных воздуховодах. По принципу действия клапаны являются гравитационными. Открывание клапана происходит под действием потока воздуха, который возникает при включении вентилятора, а при выключении под действием гравитации возвращается в исходное закрытое состояние.
Клапаны предназначены для эксплуатации в закрытых помещениях с искусственно регулируемыми климатическими условиями. Климатическое исполнение -У3, У4 по ГОСТ 15150.

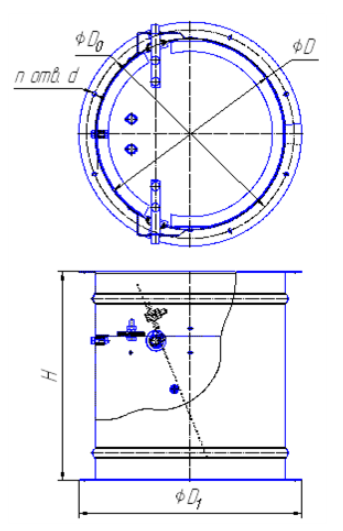

Габаритные размеры ОКПк
| Обозначение | Размеры, мм | n | Масса, кг | ||||
| D | D0 | D1 | Н | d | |||
| ОКПк-400 | 400 | 435 | 470 | 190 | 6,5х12 | 8 | 7,4 |
| ОКПк-500 | 500 | 535 | 570 | 190 | 9 | 16 | 10,5 |
| ОКПк-560 | 560 | 590 | 630 | 190 | 12,8 | ||
| ОКПк-630 | 630 | 665 | 700 | 240 | 17,2 | ||
| ОКПк-710 | 710 | 745 | 780 | 240 | 10,5х20 | 17,8 | |
| ОКПк-800 | 800 | 840 | 870 | 240 | 18,7 | ||
| ОКПк-900 | 900 | 940 | 970 | 240 | 24 | 19,8 | |
| ОКПк-1000 | 1000 | 1035 | 1070 | 240 | 20,6 | ||
| ОКПк-1120 | 1120 | 1155 | 1190 | 240 | 24,1 | ||
| ОКПк-1250 | 1250 | 1290 | 1320 | 240 | 27,2 | ||
Условное обозначение
Пример обозначения при заказе
- ОКПк-400 – Обратный клапан подпора диаметром 400 мм.
