Обратные клапаны типа ОК предназначены для предотвращения утечек тёплого воздуха при отключении вентилятора в системах вытяжной (ОКВк) или приточной (ОКПк) вентиляции. Установка данных клапанов позволяет повысить энергоэффективность вентиляционных систем и предотвратить обратную тягу.
Установка и принцип действия
Клапаны ОК устанавливаются на вертикальных участках воздуховодов. Их работа основана на гравитационном принципе. При включении вентилятора создаётся поток воздуха, под действием которого лопатка открывается. После отключения вентилятора лопатка под действием собственного веса возвращается в закрытое положение, предотвращая обратное движение воздуха.
Конструкция обратного клапана
Обратный клапан состоит из корпуса цилиндрической формы и лопатки, закреплённой на эксцентрично расположенных осях. Лопатка свободно вращается во втулках и уравновешивается с помощью противовеса. Такая конструкция обеспечивает надёжную работу и минимальное сопротивление воздушному потоку.
Варианты исполнения
- О — общепромышленное исполнение из оцинкованной стали
- К — коррозионностойкое исполнение из нержавеющей стали
- В — взрывозащищённое исполнение из оцинкованной стали
- ВК — взрывозащищённое коррозионностойкое исполнение из нержавеющей стали
Взрывозащищённость клапанов обеспечивается использованием материалов пар латунь–сталь в узлах, подверженных трению. Клапаны типа О и К производятся по ТУ 28.25.30-042-11865045-2023, а исполнения В и ВК — по ТУ 4863-115-11865045-2014.
Примеры обозначений при заказе
- ОКВк-О-315-У2 — вытяжной клапан, круглый, общепромышленное исполнение, диаметр 315 мм, климатическое исполнение У2
- ОКПк-О-250-У3 — приточный клапан, круглый, общепромышленное исполнение, диаметр 250 мм, климатическое исполнение У3
- ОКВк-В-630-У2 — вытяжной клапан, круглый, взрывозащищённое исполнение, диаметр 630 мм, климатическое исполнение У2
- ОКПк-ВК-800-У4 — приточный клапан, круглый, взрывозащищённое и коррозионностойкое исполнение, диаметр 800 мм, климатическое исполнение У4
Условия эксплуатации
Обратные клапаны ОК предназначены для эксплуатации внутри помещений с регулируемыми климатическими условиями. Климатическое исполнение — У3 или У4 по ГОСТ 15150. Рабочая среда — воздух без абразивных и агрессивных примесей.

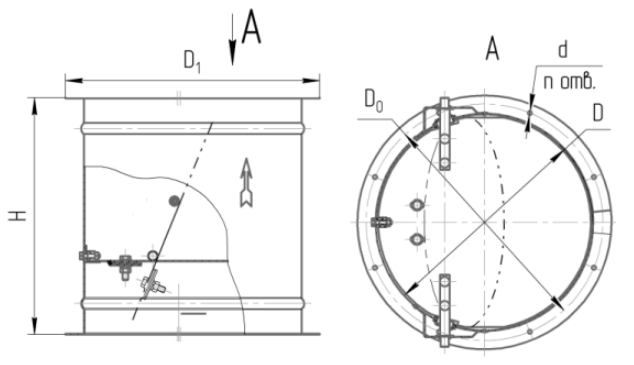

Габаритные размеры клапанов ОКВк
| Обозна- чение | Размеры, мм | n | Масса, кг | ||||
| D | D0 | D1 | Н | d | |||
| ОКВк-250 | 250 | 280 | 320 | 190 | 6,5х12 | 8 | 3,3 |
| ОКВк-315 | 315 | 348 | 385 | 4,7 | |||
| ОКВк-400 | 400 | 435 | 475 | 7,2 | |||
| ОКВк-450 | 450 | 480 | 520 | 9 | 16 | 7,5 | |
| ОКВк-500 | 500 | 535 | 575 | 10,1 | |||
| ОКВк-560 | 560 | 590 | 630 | 12,5 | |||
| ОКВк-630 | 630 | 665 | 705 | 240 | 16,7 | ||
| ОКВк-710 | 710 | 745 | 780 | 10,5х20 | 24 | 17,2 | |
| ОКВк-800 | 800 | 840 | 880 | 18,1 | |||
| ОКВк-1000 | 1000 | 1035 | 1075 | 20,3 | |||
| ОКВк-1120 | 1120 | 1155 | 1200 | 23,2 | |||
| ОКВк-1250 | 1250 | 1290 | 1340 | 26,3 | |||

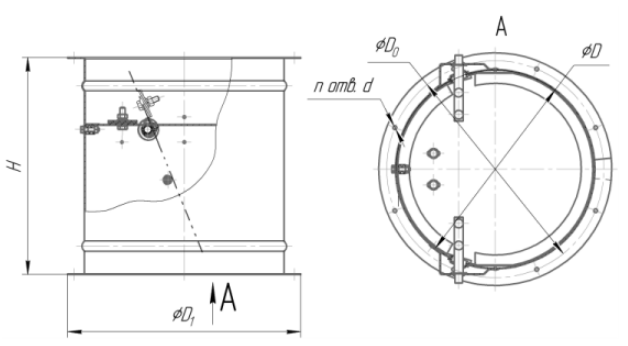

Габаритные размеры клапанов ОКПк
| Обозна- чение | Размеры, мм | n | Масса, кг | ||||
| D | D0 | D1 | Н | d | |||
| ОКПкв-400 | 400 | 435 | 470 | 190 | 6,5х12 | 8 | 7,4 |
| ОКПкв-500 | 500 | 535 | 570 | 9 | 16 | 10,5 | |
| ОКПкв-560 | 560 | 590 | 630 | 12,8 | |||
| ОКПкв-630 | 630 | 665 | 700 | 240 | 17,2 | ||
| ОКПкв-710 | 710 | 745 | 780 | 10,5х20 | 17,8 | ||
| ОКПкв-800 | 800 | 840 | 870 | 18,7 | |||
| ОКПкв-900 | 900 | 940 | 970 | 24 | 19,8 | ||
| ОКПкв-1000 | 1000 | 1035 | 1070 | 20,6 | |||
| ОКПкв-1120 | 1120 | 1155 | 1190 | 24,1 | |||
| ОКПкв-1250 | 1250 | 1290 | 1320 | 27,2 | |||

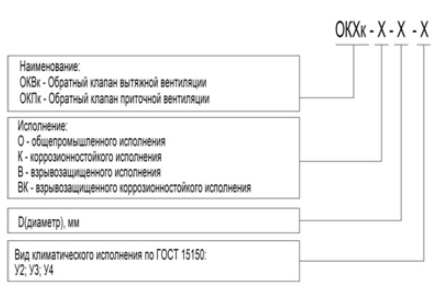

Условное обозначение
