Клапан-расходомер КР-6 (аналог КРО-3) предназначен для измерения расхода воздуха при работе вентиляторов типа ВЭР-6 с ручным приводом.
Дополнительно устройство выполняет функцию перекрытия отверстия напорного патрубка вентилятора при его остановке либо при снижении производительности.
Также клапаны данного типа применяются для определения расхода воздуха при эксплуатации вентиляторов ЭРВ-72 с ручным приводом.
В нерабочем режиме или при уменьшении подачи воздуха клапан автоматически закрывает выходное отверстие, изолируя вентилятор от вентиляционной сети.
Конструкция клапана
Клапан-расходомер КР-6 имеет простую и надежную конструкцию, обеспечивающую стабильную работу и точность измерений.
- прямоугольный корпус клапана — сварная конструкция конической формы, изготовленная из листовой стали;
- заслонка, установленная на горизонтальной оси.

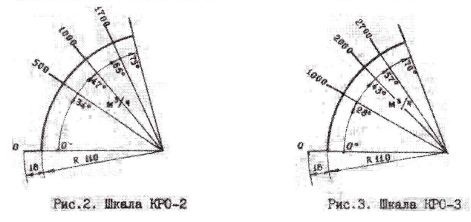

Под воздействием воздушного потока, создаваемого вентилятором, заслонка поворачивается вместе с осью. На оси жестко закреплена стрелка, которая указывает величину расхода воздуха по шкале, нанесенной на внешней поверхности клапана.
Принцип работы
При работе вентилятора воздушный поток воздействует на заслонку, отклоняя ее от исходного положения и обеспечивая визуальное отображение расхода воздуха. При прекращении работы вентилятора заслонка автоматически возвращается в горизонтальное положение, полностью перекрывая отверстие выходного патрубка.
Таким образом, клапан предотвращает обратное движение воздуха и надежно отделяет вентилятор от вентиляционной сети.
Монтаж и установка
На корпусе клапана предусмотрен специальный знак установки, который указывает правильное положение устройства относительно выхлопного отверстия вентилятора. Соблюдение направления монтажа обеспечивает корректную работу клапана-расходомера и точность показаний расхода воздуха.
Габаритные размеры КР-6 (аналог КРО-3)
| Индекс | Обозначение | Размеры, мм | Кол. шагов | Кол. отв. | £* | |||||||||
| Д | Е | Ж | И | К | Л | М | Н | П | Р | |||||
| КР-6 | -0l | 454 | 355 | 350 | 96 | 400 | 280 | 143 | 429 | 310 | 55 | 3 | 12 | 64º30 |
Технические характеристики КР-6 (аналог КРО-3)
| Тип | Клапан-расходомер |
| Страна производства | Россия |
| Обозначение клапана | КРО-3 |
| Гарантия | 12 месяцев |
| Длина, мм | 454 |
| Ширина, мм | 454 |
| Высота, мм | 350 |
| Вес, кг | 11.6 |
| Срок изготовления, дн. | 30–45 |
| Входное отверстие, мм | 280×280 |
| Расход воздуха, м³/ч | 2700 |
Таблица аэродинамических сопротивлений клапана КР-6
| Расход воздуха, м³/ч | 1000 | 1500 | 1750 | 2000 | 2500 | 2700 |
| Сопротивление, Па | 33.34 | 31.38 | 29.42 | 28.44 | 26.48 | 30.40 |
| – | – | – | – | – | – | – |
| кгс/м² | 3.4 | 3.2 | 3.0 | 2.9 | 2.7 | 3.1 |
