Канатоукладчик в сборе для талей Типа Т

Канатоукладчик обеспечивает правильную укладку грузового каната на барабане тали, предотвращая его смещение и перекосы.

Механизм работает за счет перемещения разборной гайки по винтовой канавке, которая формируется при равномерной намотке каната.

Конструктивные особенности:

• Разборная чугунная гайка – скользит по канавкам барабана, направляя канат
• Направляющий сегмент – соединяет части гайки и выводит канат через специальное окно
• Рычажная система – взаимодействует с концевым выключателем, обеспечивая контроль работы
• Фиксирующий узел – включает прижимную стальную пластину и цилиндрические пружины для надежного крепления гайки на канате

Принцип работы:

• При намотке/смотке каната гайка перемещается по образующейся резьбе
• Направляющий элемент выводит канат в нужное положение
• Рычаг активирует концевой выключатель при достижении крайних положений

Преимущества:

• Предотвращает перехлесты и неравномерную укладку каната
• Обеспечивает плавную работу подъемного механизма
• Повышает безопасность эксплуатации тали
• Увеличивает срок службы каната и барабана

Сфера применения:

• Тали типа Т и аналогичные подъемные устройства
• Механизмы с барабанной намоткой каната

Технические характеристики

Важно отметить, следующее:

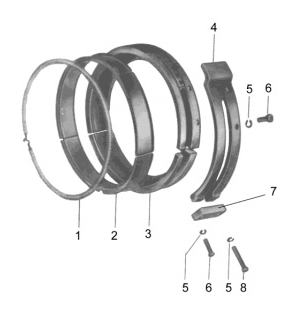

1. что касается грузоподъемности 500 кг и 1000кг - количество деталей с поз. №1 на одну меньше. А для поз.№ 6 – болт М6х16 для грузоподъемности 2000 кг и 3200кг – 1шт.
2. а для электротельферов с двусторонным выходом каната в одном направлении и с двусторонним выходом в различных направлениях типов Т51 и Т52 детали с поз. №3 и 4 даны в группе, которая называется - специальные исполнения.
