Звездочки для приводных цепей 28А-1/ПР-44,45 - это ключевые элементы цепных передач, обеспечивающие надежную и стабильную работу приводных механизмов.
Они используются совместно с роликовыми приводными цепями шагом 44,45 мм и находят широкое применение в машиностроении, производственных линиях, упаковочном и транспортном оборудовании.
Основные особенности:
- Соответствие стандартам: звездочки изготавливаются по международному стандарту ISO 606 (аналог DIN 8187 и ГОСТ 13568), что обеспечивает полную совместимость с цепями 28А-1/ПР-44,45.
- Высокая точность обработки: благодаря качественной механообработке обеспечивается минимальный износ и надежное зацепление с цепью.
- Широкий выбор типоразмеров: доступны варианты с различным количеством зубьев, наружными диаметрами и посадочными размерами для установки на валы различного диаметра.
- Разные исполнения ступицы: в наличии модели с втулкой под шпонку, с готовым отверстием или под расточку, а также двухрядные и трехрядные звездочки.
- Материалы изготовления: как правило, используется углеродистая сталь, которая может подвергаться термообработке (например, цементации или закалке зубьев) для повышения износостойкости. По запросу возможна поставка изделий из нержавеющей стали.
Преимущества 28А-1/ПР-44,45
- Обеспечивают надежную передачу крутящего момента;
- Устойчивы к высоким нагрузкам и агрессивной среде;
- Простота монтажа и замены;
- Подходят для длительной и бесперебойной работы.
Область применения 28А-1/ПР-44,45
Звездочки 28А-1/ПР-44,45 активно применяются в следующих отраслях:
- Конвейерные и транспортные системы;
- Сельскохозяйственное оборудование;
- Упаковочные и фасовочные машины;
- Станкостроение;
- Пищевая и легкая промышленность.

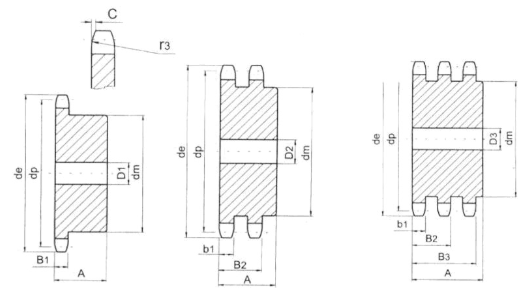

Габаритные размеры 28А-1/ПР-44,45
| Число зубьев z | de | dp | однорядные | двухрядные | трехрядные | ||||||
| dm | D1 | A | dm | D2 | A | dm | D3 | A | |||
| 8 | 132,0 | 116,15 | 74 | 25 | 70 | 74 | 25 | 120 | 74 | 30 | 180 |
| 9 | 148,8 | 129,96 | 88 | 25 | 70 | 88 | 25 | 120 | 88 | 30 | 180 |
| 10 | 162,3 | 143,85 | 100 | 25 | 70 | 100 | 25 | 120 | 100 | 30 | 180 |
| 11 | 176,3 | 157,77 | 112 | 25 | 70 | 112 | 25 | 120 | 112 | 30 | 180 |
| 12 | 189,5 | 171,74 | 125 | 25 | 70 | 125 | 25 | 120 | 125 | 30 | 180 |
| 13 | 204,2 | 185,75 | *125 | 25 | 70 | *125 | 25 | 120 | *125 | 30 | 180 |
| 14 | 218,2 | 199,76 | *125 | 25 | 70 | *125 | 25 | 120 | *125 | 30 | 180 |
| 15 | 232,3 | 213,79 | *125 | 25 | 70 | *145 | 25 | 120 | *145 | 30 | 180 |
| 16 | 246,3 | 227,84 | *160 | 30 | 75 | *160 | 30 | 120 | *160 | 30 | 180 |
| 17 | 260,3 | 241,91 | *160 | 30 | 75 | *160 | 30 | 120 | *160 | 30 | 180 |
| 18 | 274,0 | 255,98 | *160 | 30 | 75 | *160 | 30 | 120 | *160 | 30 | 180 |
| 19 | 289,0 | 270,06 | *160 | 30 | 75 | *180 | 30 | 120 | *180 | 30 | 180 |
| 20 | 303,0 | 284,15 | *160 | 30 | 75 | *180 | 30 | 120 | *180 | 30 | 180 |
| 21 | 317,0 | 298,24 | *160 | 30 | 75 | *180 | 30 | 120 | *180 | 30 | 180 |
| 22 | 331,0 | 312,34 | *160 | 30 | 75 | *180 | 30 | 120 | *180 | 30 | 180 |
| 23 | 345,0 | 326,44 | *160 | 30 | 75 | *180 | 30 | 120 | *180 | 30 | 180 |
| 24 | 359,0 | 340,55 | *160 | 30 | 75 | *180 | 30 | 120 | *180 | 30 | 180 |
| 25 | 373,0 | 354,66 | *160 | 30 | 75 | *180 | 30 | 120 | *180 | 40 | 180 |
| 26 | 387,0 | 368,77 | *160 | 30 | 75 | *180 | 30 | 120 | *180 | 40 | 180 |
| 27 | 401,4 | 382,88 | *160 | 30 | 75 | *180 | 30 | 120 | *180 | 40 | 180 |
| 28 | 416,0 | 397,00 | *160 | 30 | 75 | *180 | 30 | 120 | *180 | 40 | 180 |
| 29 | 430,0 | 411,12 | *160 | 30 | 75 | *180 | 30 | 120 | *180 | 40 | 180 |
| 30 | 444,0 | 425,24 | *160 | 30 | 75 | *180 | 30 | 120 | *180 | 40 | 180 |
| 31 | 458,0 | 439,37 | *180 | 30 | 75 | *180 | 30 | 120 | *180 | 40 | 180 |
| 32 | 472,0 | 453,49 | *180 | 30 | 75 | *180 | 30 | 120 | *180 | 40 | 180 |
| 33 | 486,0 | 467,62 | *180 | 30 | 75 | *180 | 30 | 120 | *180 | 40 | 180 |
| 34 | 500,0 | 481,75 | *180 | 30 | 75 | *180 | 30 | 120 | *180 | 40 | 180 |
| 35 | 514,0 | 495,88 | *180 | 30 | 75 | *200 | 30 | 120 | *200 | 40 | 180 |
| 36 | 529,0 | 510,01 | *180 | 30 | 75 | *200 | 30 | 120 | *180 | 40 | 180 |
| 37 | 543,0 | 524,14 | *180 | 30 | 75 | *200 | 30 | 120 | *180 | 40 | 180 |
Технические характеристики 28А-1/ПР-44,45
| Геометрия профиля зубьев звездочки | мм |
| Радиус закругления r3 | 44 |
| Фаска С | 5 |
| Ширина однорядного зуба B1 | 25,4 |
| Ширина зуба двухрядной звездочки b 1 | 28,8 |
| Ширина двухрядной звездочки B 2 | 74,27 |
| Ширина трехрядной звездочки B 3 | 123,14 |
| Шаг цепи | 44,45 |
| Расстояние между пластинами цепи | 24,40 |
| Диаметр ролика цепи | 25,40 |
| Материал Сталь 45, твердость 35…42HRC | |
