Поддон ПТ

Типоразмерный ряд поддонов ПТ вводится взамен производимых ранее поддонов ПС и П с целью упрощение применения, сокращение ассортимента и отличается только упорядоченными наименованиями.

Поддоны типа ПТ предназначены для сбора и удаления влаги под крышными вентиляционными конструкциями (узлы прохода вентиляционных шахт через перекрытия, крышные вентиляторы общеобменной или противопожарной систем вентиляции на монтажных стаканах и без них).

Влага, как правило, может появиться в результате:

• конденсата, образующегося в зоне соприкосновения теплой и холодной зон воздуха;
• осадков, проникающих через неплотности примыканий.

Конструкция поддона ПТ

Поддон ПТ представляет собой конструкцию из оцинкованной стали в форме правильного восьмиугольника с отбортовкой и четырех вертикальных стоек для крепления. Для отвода влаги при угрозе ее большого количества по центру поддона предусмотрен сливной штуцер, к которому можно подключить отводящую магистраль.

Типоразмер поддона – округленное для удобства использования расстояние между противоположными углами или противоположными сторонами. Стандартных типоразмеров семь.

Условное обозначение

Пример обозначения при заказе поддона

• ПТ-1000 – Поддон ПТ, типоразмер 1000.

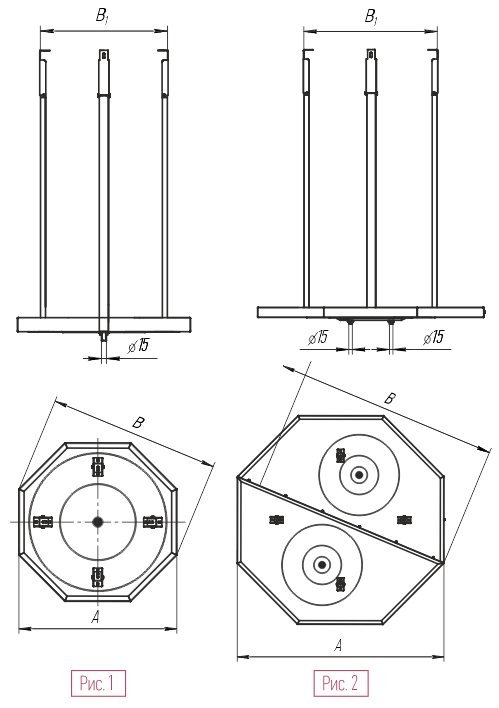

Габаритные размеры ПТ

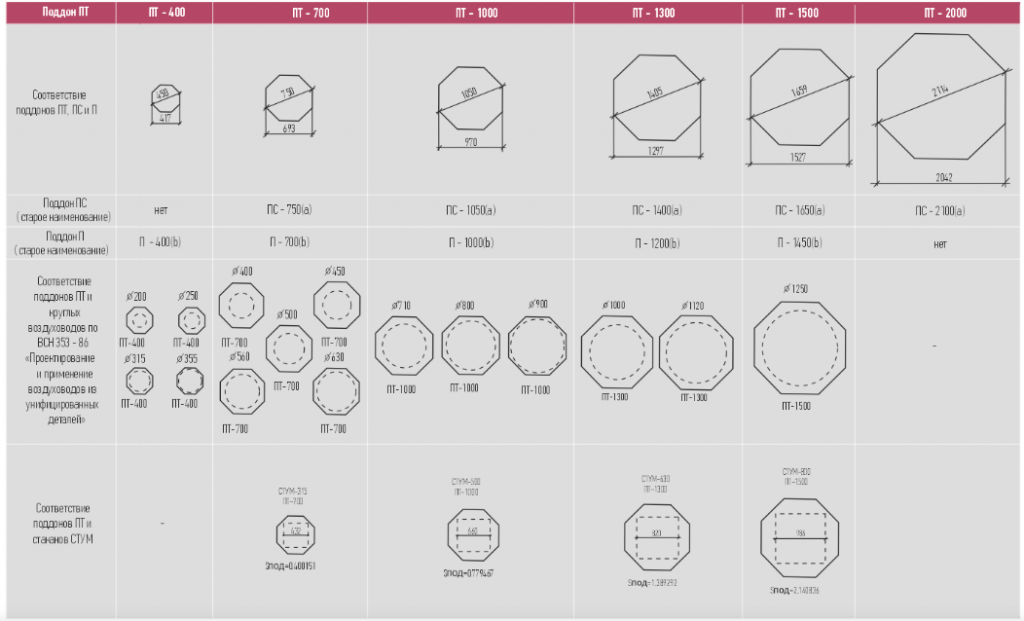

Применяемость
