Поддон для стакана монтажного СТАМ

Поддон для стакана монтажного СТАМ - 1

Назначение поддона для стакана монтажного СТАМ

Для обеспечения условий безопасности при эксплуатации, а также для сбора и удаления конденсата обязательна установка поддона.

Заказать поддон для СТАМ

Конструкция поддона для стакана монтажного СТАМ

Поддон крепится к стакану до установки крышного вентилятора. Для монтажа поддона к вентилятору он комплектуется четырьмя переходными кронштейнами.

В помещениях с высокой влажностью необходимо предусматривать отвод конденсата из поддона, для чего в нижней части днища предусмотрен штуцер,к которому может быть присоединена водоотводящая труба.

  • Перед монтажом поддона необходимо произвести внешний осмотр;
  • Прикрепить кронштейны, входящие в комплект;
  • Монтаж поддона и вентилятора должен производиться в соответствии с требованиями ГОСТ 12.4.021, СНиП 3.05.01, проектной документацией и настоящего паспорта;

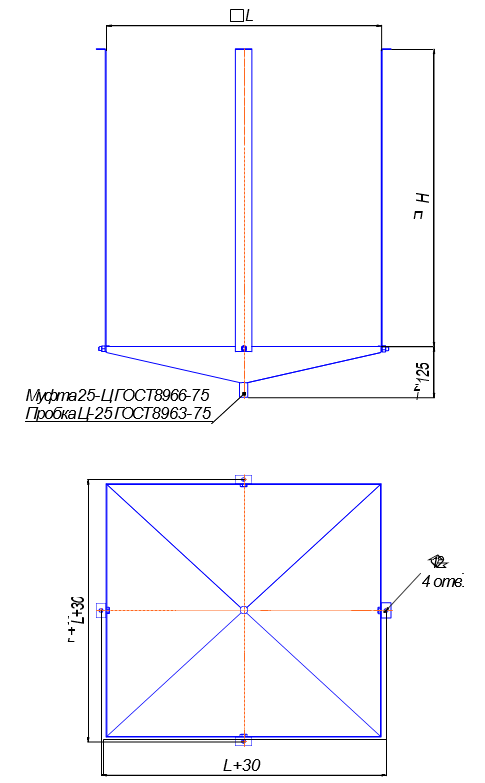

Габаритные размеры поддона для стакана монтажного СТАМ

Поддон для стакана монтажного СТАМ - 2

Поддон для стакана монтажного СТАМ - 3

Монтаж поддона для стакана монтажного СТАМ

Поддон для стакана монтажного СТАМ - 4
