Воздухораспределитель регулируемый многодиффузорный РЕГДИФ-МАТ

Воздухораспределитель потолочный регулируемый многодиффузорный серии РЕГДИФ-МАТ предназначен для эффективной подачи приточного воздуха коническими струями. Изделие используется в системах вентиляции, воздушного отопления и кондиционирования воздуха.

Конструкция воздухораспределителя обеспечивает равномерное распределение воздушного потока и позволяет регулировать направление и дальнобойность струи в зависимости от назначения помещения и требуемых параметров микроклимата.

РЕГДИФ-МАТ подходит для применения в жилых, общественных, административных, коммерческих и промышленных помещениях.

Основные преимущества

• Регулируемый воздушный поток. Подвижная центральная вставка позволяет изменять форму приточной струи — от плоской веерной до направленной конической.
• Оптимизированная аэродинамика. Конструкция из четырех соосных конических диффузоров обеспечивает эффективное распределение воздуха и снижает аэродинамическое сопротивление.
• Снижение уровня шума. Оптимизированная геометрия способствует уменьшению потерь давления и акустической нагрузки на вентиляционную систему.
• Микрометрическая точность регулировки. Центральный механизм оснащен плавным ходом и надежной фиксацией выбранного положения.
• Компактная конструкция. Уменьшенная высота корпуса позволяет устанавливать воздухораспределители в помещениях с ограниченным межпотолочным пространством.
• Универсальность монтажа. Выпускаются модели для подключения к круглым и прямоугольным воздуховодам, включая квадратные потолочные системы.
• Долговечность и надежность. Корпус и диффузоры изготовлены из стали с защитным полимерным порошковым покрытием.

Конструктивные особенности

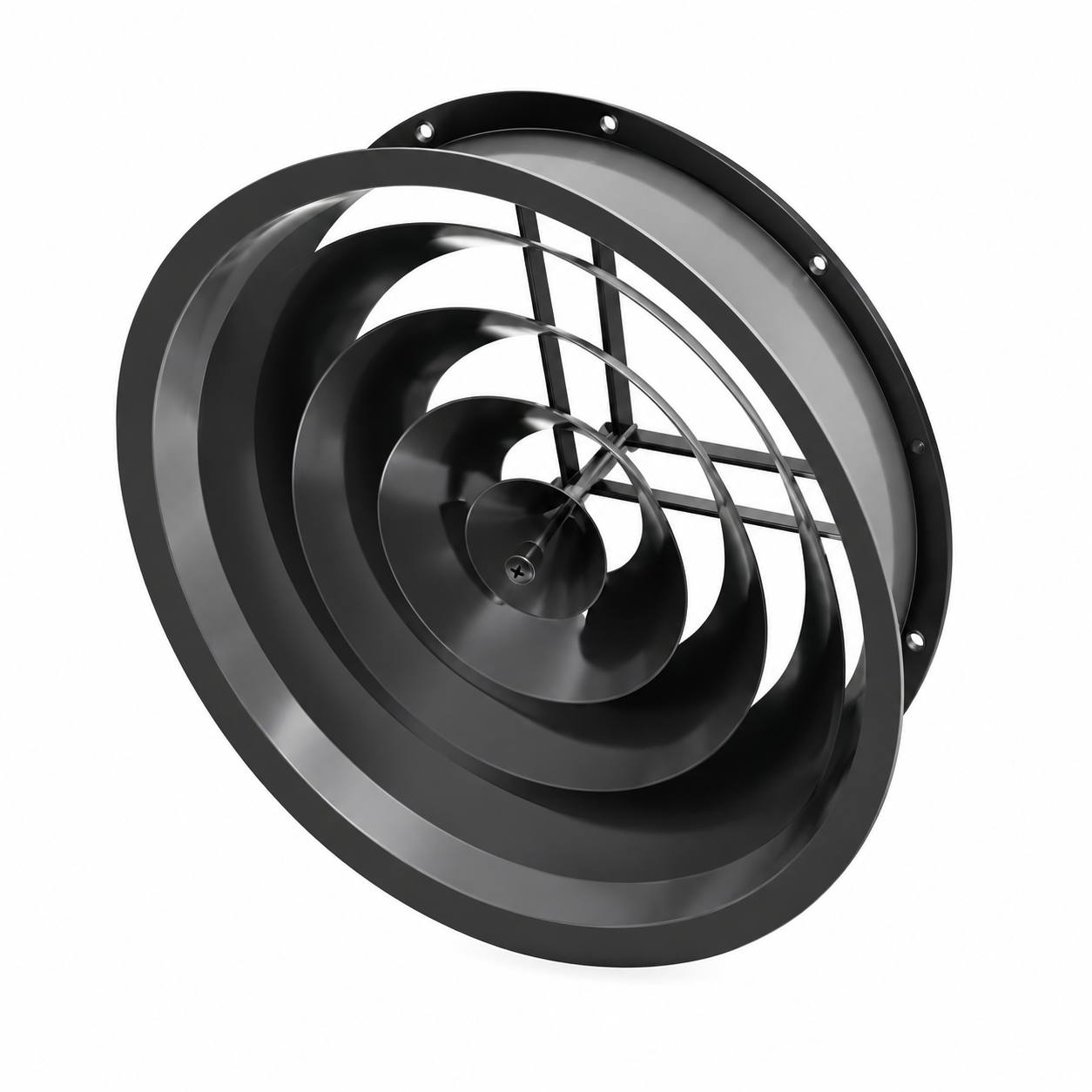

Воздухораспределитель состоит из входного присоединительного патрубка и подвижной регулируемой вставки, включающей четыре стационарных соосных конуса конической формы.

Регулировка характеристик воздушного потока осуществляется путем вращения подвижного плафона относительно входного патрубка. После достижения необходимого режима распределения воздуха положение фиксируется контргайкой на центральном винте.

Такая конструкция позволяет точно настроить направление, дальнобойность и форму приточной струи непосредственно при монтаже или в процессе эксплуатации.

Область применения

Воздухораспределители РЕГДИФ-МАТ предназначены для установки в верхней зоне помещений с высотой потолков до 8–10 метров.

Оборудование применяется в системах:

• приточной вентиляции;
• общеобменной вентиляции;
• воздушного отопления;
• кондиционирования воздуха.

Перемещаемая среда — неагрессивные газовоздушные смеси с температурой до +80 °C.

Типоразмеры и исполнение

Серия выпускается в двух основных исполнениях:

РЕГДИФ-МАТ — с круглым присоединительным патрубком для подключения к круглым воздуховодам.

РЕГДИФ-МАТ-П — с прямоугольным или квадратным присоединительным патрубком для монтажа в подвесные потолки и прямоугольные вентиляционные шахты.

Материалы и защитное покрытие

Корпус и диффузоры воздухораспределителя изготавливаются из тонколистовой оцинкованной или углеродистой стали высокого качества.

Изделия имеют износостойкое полимерное порошковое покрытие. Базовый цвет — белый RAL 9016. По запросу возможно изготовление и окрашивание в любой цвет по шкале RAL.

Монтаж и обслуживание

Перед установкой необходимо проверить изделие на отсутствие механических повреждений корпуса, диффузоров и регулировочного механизма.

Воздухораспределитель может крепиться непосредственно к торцу воздуховода, капитальному потолку или стенке вентиляционной камеры.

Для обеспечения герметичности соединений рекомендуется использовать уплотнительные материалы и герметизирующую ленту.

Техническое обслуживание заключается в периодической очистке поверхности диффузоров и патрубка от пыли и загрязнений. Очистку рекомендуется выполнять сухим или влажным способом с использованием мягких моющих средств без абразивных компонентов.

Рекомендации для проектировщиков

Воздухораспределители серии РЕГДИФ-МАТ могут использоваться как современная альтернатива классическим воздухораспределителям типа ПРМ при сохранении монтажной и строительной взаимозаменяемости по посадочным местам.

Конструкция рассчитана на эксплуатацию в вентиляционных системах с рабочим давлением до 1500 Па.
