Гравитационная решётка вентиляционная ГР

Гравитационная решётка вентиляционная ГР - 1

Гравитационная решетка ГР используется в системах вентиляции для перекрытия каналов при выключенном вентиляторе.

Заказать решётку ГР

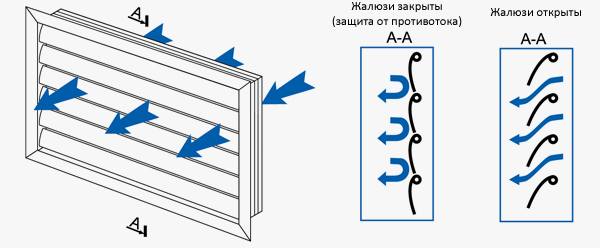

При включении вентилятора пластиковые ламели открываются под воздействием потока воздуха, который проходит через решетку.

При выключении лепестки закрывают сечение под действием силы тяжести. Материал решетки - белый пластик.

Решетка предназначена для установки на горизонтальной поверхности стены со стороны улицы. У изделия есть фланец, который вставляется в соответствующее прямоугольное отверстие стены или крепится к воздуховоду.

Все места соединения необходимо герметизировать для того, чтобы избежать потерь воздуха.

Гравитационная решётка вентиляционная ГР - 2

Габаритные размеры гравитационной решетки ГР

Гравитационная решётка вентиляционная ГР - 3

Аэродинамические характеристики гравитационной решетки ГР

Гравитационная решётка вентиляционная ГР - 4

Технические характеристики гравитационной решетки ГР

Размер L H I h Площадь живого сечения, м2
300х300 303 303 289 289 0,0543
350x300 362 303 348 289 0,0677
350x350 362 362 348 348 0.1512
400x300 422 303 408 289 0.1013
400x400 422 408 422 408 0.0813
500x300 514 303 500 289 0,153
500x400 422 514 408 500 0,1274
600x300 598 303 584 289 0.1816
600x350 598 362 584 348 0,1212
600x400 598 422 584 408 0,1816
600x600 598 598 584 584 0,1816
900x300 914 303 900 289 0,1882
900x400 914 422 900 408 0,2819
900x600 914 598 900 584 0.4205
